3D立体視 Stereoscopic Vision

１　3D立体視　Stereoscopic Vision

概要　はじめに
Overview

映像表現の歴史は、より高い臨場感と没入感（イマーシブ）を求めるあくなき探求の歴史です。現在、私たちの視覚環境は大きな転換期を迎えています。従来の「四角いフレームの向こう側を眺める」2D映像の時代から、Apple Vision Proをはじめとする空間コンピューティングデバイス、高精細なVR/AR/MRヘッドセット、そしてメガネを必要としない裸眼立体ディスプレイの普及により、映像は「鑑賞するもの」から「その空間を体験するもの」へと進化を遂げました。
このイマーシブコンテンツの根幹を支えるコア技術こそが、3D立体視（Stereoscopic Vision）です。
しかし、3D立体映像の制作には、従来の2D映像には存在しなかった「人間の生理不快」や「空間幾何学の破綻」という独自の高いハードルが存在します。適切な知識なしに制作された3D映像は、観客に激しい目の疲れや頭痛、いわゆる「3D酔い」を引き起こし、コンテンツの価値を著しく損なってしまいます。

本章の目的と3つのアプローチ

本章の目的は、単なる技術用語の羅列にとどまりません。「初心者クリエイター」「プロの撮影技師」「システム開発者」という、立場の異なる3つの視点をシームレスに繋ぎ、現場で真に流通する共通言語と、破綻のないコンテンツを生み出すための普遍的な設計指針を提供することにあります。

• 【Design】初心者クリエイターへ：表現の可能性と安全性の両立
  立体視特有の「空間の歪み」や「ウィンドウ・バイオレーション」などの罠を回避し、人間の眼に優しい（VACを最小限に抑えた）美しいデプス（奥行き）を直感的にデザインできる基礎体力を養います。
• 【Technique】プロの撮影技師へ：厳密な幾何学に基づく現場の制御
  平行法と交差法の選択、レンズ間隔（Interaxial）と輻輳点の決定、そして「1/30ルール」をはじめとする幾何学的限界値を現場のカメラリグや3D CG空間で数理的に制御するための実務的なワークフローを開示します。
• 【Engineering】システム開発者へ：次世代フォーマットと実装への架け橋
  デジタル画像上の「Disparity（画素単位の視差）」と、物理スクリーン上の「Parallax（空間的視差）」の相互変換理論を理解し、MV-HEVCなどの最新フォーマットへの対応や、ボリュメトリックビデオ、ライトフィールド技術といった次世代イマーシブ環境の実装に必要な技術的背景を解説します。

2眼による立体視の基礎理論から、空間コンピューティングがもたらす未来の展望まで――本章が、読者の皆様のイマーシブ・クリエイティビティをリアルな空間へと拡張するための確かな道標となることを願っています。

序説　３D立体映像の歴史
The History of Stereoscopic Vision

3D立体映像の歴史を見ていくときに、まずは写真の発明とその直後に出てきた双眼写真の歴史を紐解いてみましょう。

写真の歴史は19世紀にまでさかのぼります。1826年、ジョセ・ニセフォール・ニエプスによって写真の原型が作られます。1837年頃、ルイ・ジャック・マンデ・ダゲールによって銀板写真ダゲレオ式と呼ばれる銀メッキを施した銅板を用いた写真版が発明されました。

① 立体視の誕生と「双眼写真」の大流行（19世紀〜20世紀初頭）

映画という文化が生まれる遥か前、1830年代に立体視の歴史は始まりました。 [1, 2]

1838年：チャールズ・ホイートストンの実験
イギリスの科学者チャールズ・ホイートストンは、人間の右目と左目の「両眼視差（Disparity）」が立体認知の根幹であることを科学的に証明するため、鏡を組み合わせた世界初の立体ビューワー「ステレオスコープStereoScope（立体鏡）」を発明しました。この時点では写真技術が存在しなかったため、手描きの幾何学図形を用いて立体視の実験が行われました。 [1, 2, 3]

1850年代：ロンドン万博と「ステレオ写真」の爆発的ブーム
1839年にダゲレオタイプなどの写真術が発明されると、立体視はエンターテインメントへと昇華します。デヴィッド・ブリュースターがレンズ式の小型ステレオスコープを開発し、1851年のロンドン万国博覧会でヴィクトリア女王がこれに強い興味を示したことで、欧米で「ステレオ写真（ステレオグラフ）」が大流行しました。
2つのレンズを横に並べた「ステレオカメラ」が普及し、左右でわずかにアングルの異なる2枚の写真を1枚の厚紙に貼った「ステレオカード」が量産され、テレビがなかった時代の一般家庭における最大の娯楽となりました。 [1, 2, 3, 4]

ヨーロッパで広まった写真や立体写真は日本にもすぐに紹介されました。
『写真鏡図説』初編（慶応3年・1867年刊　柳河春三（訳述）、ダグロン（原著））の巻頭部分に次のような一節があります。この本は日本初の本格的な写真術の解説書です。また、カメラの原理や立体視の原理を科学的に解説したものです。両眼視差や脳内における画像の融合を科学的に論じています。

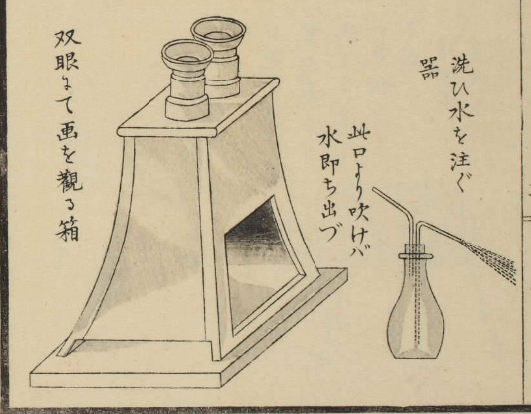

双眼にて画を観る箱
「此箱は左右へ二枚の画を並べ置き。前の二つの硝子窓より。左右の目にて各其一枚宛を観る時は。両眼の神気其二枚の画をして一枚に合わしめ。其景色の遠近高低。宛も真景を眼前に観るが如く顕わるるの器械なり」

この双眼写真や双眼写真を見るための箱＝ビューワーの紹介は日本にも立体写真ブームを興しました。

横山松三郎は日本での立体写真(双眼写真)の草分けとされています。彼はさまざまな写真機を入手し、全国を巡り写真撮影を行いました。その中には双眼写真による写真も多数ありました。

明治時代の詩人、評論家である萩原朔太郎(1886 – 1942)は「僕の寫眞機 (アサヒカメラ 1939年10月号)」という随筆の中で次のような文章を寄せています。

「寫眞といふものに、一時熱中したことがあつた。しかし僕の寫眞機は、普通のカメラと大いに變わつたものであつた。普通の寫眞機は、レンズが一つしかないのであるが、僕のはレンズが二つあつて、それが左右同時に開閉し、一枚の細長い乾板に、二つの同じやうな繪が寫るのである。これを陽畫にしてから、特殊のノゾキ眼鏡に入れてみると左右二つの繪が一緒に重なり、立體的に浮き上つて見えるのである。と言へば、すぐ讀者にも解るであらうが、つまり僕の愛玩した寫眞機は、日本で俗に双眼寫眞と呼んでる、悌蘭西製のステレオスコープなのであつた。　ー中略ー　そしてかかる僕の郷愁を寫すためには、ステレオの立瞳寫眞にまさるものがないのである。なぜならステレオ寫眞そのものが、本来パノラマの小模型で、あの特殊なパノラマ的情愁－パノラマといふものは、不思議に郷愁的の侘びしい感じがするものである－を本質してゐるからである。」

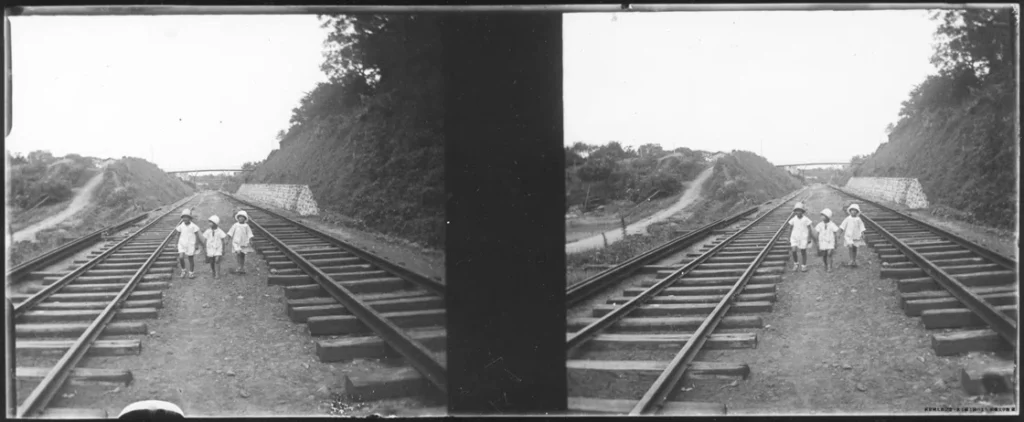

萩原朔太郎が開通工事中の品鶴線上で撮影したステレオ写真(萩原朔太郎記念・水と緑と詩のまち前橋文学館 所蔵)

この随筆から、彼が3D立体写真に傾倒していることが分かります。特に立体の持つ「パノラマ的情愁」が特別なものだとしています。ただ単に写真が与えてくれる感覚とは別の情緒的な感覚がそこにはあったのだと記しています。

3D映画はどこから来たのか？

1895年、リュミエール兄弟とエジソンによって映画が発明されます。立体映画も同時期に試作が始まっています。その後、1920年代に初めての立体映画が制作されていきます。

私たちが今日、3D映画を鑑賞したりVR/MRヘッドセットで仮想空間に没入したりできるのは、200年近くにわたり積み重ねられてきた立体視テクノロジーの進化の歴史があるからです。 [1, 2]

3D立体視（Stereoscopic Vision）は、ブームと衰退を何度も繰り返しながら、その都度、光学・電子工学・AIといった時代ごとの最先端技術と融合して蘇ってきました。その誕生から現在にいたる歴史的軌跡を俯瞰します。 [1, 2]

② 映画の誕生と「第1次・第2次 3D映画ブーム」（20世紀前半〜1980年代）

やがて映像が「動き（映画）」始めた20世紀、クリエイターたちはすぐさま映像に「奥行き（3D）」を与えようと挑戦を始めました。 [1, 2]

• 1915回〜1920年代：アナグリフ式の誕生
  世界初の動画による3D上映は1910年代に行われました。この時は、左右の映像を「赤」と「青」の2色に色分けして重ねて投影し、左右で色の異なるメガネをかけて分離する「アナグリフ方式（Anaglyph）」が使われました。 [1]
• 1950年代：テレビの台頭と「第1次3Dシネマブーム」
  最初の本格的な3D映画ブームは1950年代前半に訪れます。一般家庭へ急速に普及し始めた「テレビ」に対抗し、映画館に観客を取り戻すための起死回生の手法として3Dが選ばれたのです。
  1952年のアドベンチャー映画『Bwana Devil（ブワナの悪魔）』の大ヒットを皮切りに、ワーナー・ブラザースのホラー映画『House of Wax（肉の蝋人形 / 1953）』や、巨匠アルフレッド・ヒッチコック監督の『Dial M for Murder（ダイヤルMを廻せ！/ 1954）』など、多数の3D映画が制作されました。
  しかし、当時は2台の35mmフィルムプロジェクターを「物理的な糸やモーター」で完全に同期させて上映していたため、「左右のコマがわずかにズレる（時間エラー・垂直ズレ）」というトラブルが多発し、観客の激しい目の痛みや頭痛を招いてブームはわずか数年で急速に沈静化しました。 [1, 2, 3]
• 1980年代：「第2次3Dブーム」とテーマパークへの定着
  1980年代に入ると、1本のフィルムの上下（または左右）にL/Rの映像をまとめて記録し、1台のプロジェクターで上映できる「偏光レンズシステム」が開発され、技術的な安定性が向上しました。
  『Friday the 13th Part III（13日の金曜日 PART3 / 1982）』や『Jaws 3-D（ジョーズ3-D / 1983）』などのホラー・飛び出し系映画のヒットに加え、ディズニーランドの『Captain EO（キャプテンEO / 1986）』に代表される「テーマパークのアトラクション（LBE）」として3D映像が完全に定着したのがこの時代です。 [1]

③ デジタルシネマの到来と『アバター』による頂点（2000年代〜2010年代）

3D立体映像の歴史における最大の転換期は、映画館の上映設備がフィルムからデジタルへと移行した「デジタルシネマ（DCP）」の到来です。 [1, 2]

• 2000年代後半：デジタルによる「アライメント・エラー」の克服
  1999年の『スター・ウォーズ エピソード1』を機に、DLP Cinemaプロジェクターによるデジタル上映への移行が世界中で始まります。
  デジタルプロジェクターは、1秒間にL/Rの映像を144回（片目毎秒72回）といった超高速で交互に出力（フレームシーケンシャル）できるため、かつてのフィルム上映時代にあった「左右の映像の同期ズレ（時間エラー）」が理論上完全にゼロになりました。 [1, 2]
• 2009年：『アバター』という絶対的臨界点
  2010年は「3D元年」と呼ばれましたが、その起爆剤となったのが2009年末に公開されたジェームズ・キャメロン監督の『Avatar（アバター）』です。
  キャメロン監督は、それまでの安易な「飛び出しギミック（負のパララックス多用）」を徹底的に排除し、人間の生体工学（VACの軽減）に配慮した「スクリーンの奥に完璧な生態系が広がっているかのような自然な奥行き（正のパララックス主軸）」を厳密なデジタルカメラリグ（Fusion Camera System）で設計しました。
  この作品の世界的大ヒットにより、世界中の映画館が競うように RealD や XPAND といったデジタル3Dシステムを導入し、映画界の歴史の中で最も巨大な3D全盛期を築き上げました。しかし、その後に続いた粗悪な「後付け2D-3D変換（ポストコンバージョン）」映画の乱発により、観客の疲労や飽きを招き、映画館における3Dブームは再び緩やかな収束を迎えることになります。 [1, 2, 3]

④ 空間コンピューティングと次世代立体視（現在・未来）

そして現在、3D立体視テクノロジーは、四角いスクリーンに縛られていた「映画」の枠組みから飛び出し、「空間そのものをデザインするメディア」へと完全な進化（昇華）を遂げました。

• 空間コンピューティング（HMD型）
  Apple Vision Pro や Meta Quest 3 などのXRデバイスは、ユーザーの「瞳孔間距離（IPD）」を自動計測してバーチャルカメラを最適化し、MV-HEVC や「シングルパス・ステレオ」といった超高効率なデジタルレンダリング技術を搭載しています。これにより、現実世界と見紛う完璧なスケール感の立体視環境を構築できるようになりました。
• 自発光LEDディスプレイとライトフィールド（メガネなし）
  映画館のプロジェクターに代わり、Sony Crystal LED や Samsung Onyx、そして Liminal Space 社の「Ghost Tile」といった自発光型3D LEDが台頭。従来の3Dの最大の弱点であった「画面の暗さ」を完全に克服し、圧倒的な臨場感を提供しています。さらに Looking Glass に代表される「ライトフィールド技術」や「ボリュメトリックビデオ」の進化により、私たちは今、「メガネを一切かけずに、複数人で同時に、本物の光の奥行きを肉眼で知覚できる」という、ホイートストンが夢見た立体視の究極のゴール（VACフリーの世界）へと足を踏み入れています。

🎨 3D立体視の歴史的変遷マップ

💡 ハンドブック序説としてのまとめ

3D立体視の歴史は、「テクノロジーが人間の生体工学（目の心地よさ）を追い越した時にブームが起き、表現の乱用や技術の妥協によって人間の脳の限界（VACやエラー）を無視した時に必ず衰退する」という明確なサイクルを描いています。

本書でこれから解説する厳密な幾何学設計やクオリティ管理（QA）のルールは、過去の歴史の中で先人たちが繰り返してきた失敗から得られた、尊い知恵の結晶です。歴史を鏡とし、人間を不快にさせない真のイマーシブコンテンツを構築するための基礎を、次章から学んでいきましょう。

何度目かの3D映画ブームを超えて

2004年、「ポーラーエクスプレス」ロバート・ゼメキス監督　初のパフォーマンスキャプチャーを用いたIMAX版が公開されました。通常の6倍ともいわれた面積比のIMAX版は2D版の３倍の興行成績を挙げ、3D映画の可能性を示唆しました。

2005年、「チキンリトル」マーク・ティンダル監督のディズニー初の3D長編映画は日本でもデジタルシネマの普及とともに3D対応のシアター普及を牽引しました。

2005年、Show West in Las VegasにおいてDLP社　ダグ・ダロウ、ジョージ・ルーカス(「スターウォーズ」シリーズ)、ロバート・ゼメキス(「ポーラエクスプレス」「クリスマスキャロル」)、ランダル・クレイザー(「グリース」)、ロバート・ロドリゲス(「スパイキッズ」シリーズ)、ジェームズ・キャメロン(「アバター」)らが同席し、今後の映画における3D映画製作を高らかに宣言しました。この背景にはテレビ産業の拡大と映画産業に陰りが見え始めた時期と重なります。

2007年、「U23D」ライブコンサートNational Geographics/3ALITY DIGITALが製作したIMAX3D立体映画。7台(14台)の3Dカメラ3ALITYリグシステムによるライブコンサートのドキュメンタリー。いまだにDVD、BD化されていない幻の3D映像です。

エクスペリエンス3D　体験体感するということの迫力！

The Amazing Adventures of Spider-Man(2005)

『Kingkong360|3D』（2010～）
ユニバーサルスタジオハリウッド/フロリダのみ
60fps x 16台 x 3D　トラムツアー型３D体感アトラクション
VFXはWETA DIGITAL
残念ながら２０２６年で終了。

第1章　立体視の原則
Principles of Stereoscopic Vision

私たちが日常空間の「奥行き」を感じる時、脳はさまざまな視覚情報を統合しています。3D立体映像を破綻なく制作・開発するためには、人間の眼がどのように立体を捉えているか、その生体メカニズムを正しく理解する必要があります。

1-1：人間の眼の仕組みと奥行き知覚（輻輳と調節の連動）

立体視の仕組みは人間の知覚と大きく関係します。人間の眼が2つあり、その視差情報から奥行きを体験的に学習して距離感や大きさを判断しています。3D立体映像はその視差の原理を利用して立体視を作り出しています。そのために立体視はいくつかの制約の条件下でしか成立しないという結果となりました。このことが立体視を難しくさせる原因でもあります。

遠近・奥行きの要因

立体における奥行きや遠近を感じる要因には次のような要素があります。
大小遠近、空気遠近
密度勾配
運動視差
オクルージョン　隠蔽遮断
シェーディング　陰影
進行色・後退色
相対サイズ
輝度差・コントラスト差

2つの「視差」の定義と使い分け

空間的視差（Parallax）と画像的視差（Disparity）

立体視は人間の肉眼がどのように視覚や視界を捉えているのかという、シミュレーションに他なりません。ですから、まずは人間が左右2つの眼球で世の中を見ているところからスタートします。
この左右２つの両眼で見ている時の左右の距離を両眼視差と呼びます。成人だとだいたい、65㎜(2.5inchi)とされています。

また、距離に応じてその奥行きの感じ方、感覚が鈍くなります。おおよそ、60ｍ(200Feet)を超えると奥行きの差は感じなくなります。

スクリーン空間と幾何学

飛び出し（Negative Parallax）と奥行き（Positive Parallax）

ゼロ視差面（Screen Plane / Zero Parallax）

スクリーン面　Screen
そして、映像として見ている範囲と距離を定義します。これは実際の映画館やテレビ、ディスプレーの大きさや視聴する時のスクリーンまでの距離が重要になります。
しかし、VRゴーグルやドームシアターの場合にはこの定義が難しくなります。(※)

輻輳　Convergence　輻輳点　Convergence Point　輻輳角　Convergence Angle

対象物を注視する時に起こる両眼が注視する点のことを輻輳点、その時の内角のことを輻輳角と言います。

両眼の色、画角の一致、水平視差、視差距離、矛盾による疲労、などです。
輻輳角（Toe-in Convergence）

まとめ

• Stack OverflowWhat is the difference between parallax and disparityParallax is the distance between the left and right correspo…
• 天文学辞典視差 – 天文学辞典説 明 異なる二つの地点から見た天体の位置（方向）の差。
  二つの地点が地球中心と地表の観測地の場合は地心視差あるいは地平…
• 愛知学院大学両眼視差とは両眼視差とは、両目の網膜に映る像の、位置の違い（差）のことです。 網膜とは、目の後ろ側にあるスクリーンの役目をする部分の…

📖 ハンドブック用解説案

3D立体映像における「視差」の二大定義：Parallax と Disparity

3D立体映像（Stereoscopic 3D）を正しく理解し、撮影やポストプロダクション、CG制作を行うためには、日本語で同じ「視差」と訳されがちな Parallax（パララックス） と Disparity（ディスパリティ） の違いを明確に区別する必要があります。

1. Parallax（物理的・空間的な視差）

• 定義: 異なる2つの視点（左目と右目、あるいはL/Rの2台のカメラ）から、実空間（または3D CG空間）の対象物を見たときの、物理的な見え方の方向の差や、スクリーン上での物理的な距離のズレ。
• 単位: ミリメートル（mm）、インチ（inch）など、物理的な長さの単位。 [1]
• 制作における意味:
  • カメラリグの左右のレンズ間隔（インカメラーベース / 基線長）によって決定されます。
  • 映像が映画館の巨大スクリーンやVRヘッドセットに投影された際、観客の目が実際にどれだけ輻輳（寄り目）または開散（離れ目）するかという「実空間での物理的なズレ量」を議論する際に用います。 [1]

2. Disparity（画像上・ピクセル単位の視差）

• 定義: 撮影・レンダリングされた「左目用画像」と「右目用画像」を重ね合わせたときの、画像（デジタルデータ）上における対象ピクセルの2次元的な位置のズレ（差数）。 [1]
• 単位: ピクセル（pixels）、または画像幅に対する割合（%）。
• 制作における意味:
  • コンピュータビジョン、VFXのコンポジット（合成）、2D-3D変換、ステレオマッチングの分野で使われます。
  • ソフトウェア内で視差を解析・制御する際、L/Rの画像から生成される「Disparity Map（ディスパリティマップ / 視差マップ）」として扱われ、後から奥行きを調整する際の基準データとなります。 [1, 2]

💡 現場での使い分けの要約

• 撮影・プランニング時（実空間）: 「カメラの間隔（Parallax）を広げて奥行き感を強調する」
• ポストプロダクション・CG（画像データ）: 「このオブジェクトの左右画像のズレ（Disparity）は15ピクセル以内にする」 [1]

• James Cook UniversityA Beginner’s Guide to Shooting Stereoscopic 3D2011/09/10 — Ortho-stereo, Hyper-stereo & Hypo-stereo I already mentioned…
• Stack OverflowWhat is the difference between parallax and disparity2016/01/20 — Parallax is the distance between the left and right correspo…
• anchor.immcon-society.net3D立体映像 Stereoscopic – Anchor3D立体映像 Stereoscopic · ３D立体映像の歴史 · 3D立体映像の仕組み · 3D映像の撮影 · 3D映…

調節と輻輳の連動

人間が物体を立体として認識する最も強力な手がかりが、「調節（Focus / Accommodation）」と「輻輳（Convergence）」という2つの眼球運動とその連動です。

① 調節（Focus / Accommodation）

• 現象: 物体にピントを合わせる機能。
• 仕組み: 対象の距離に応じて、眼球内の「水晶体」の厚みを毛様体筋が変化させ、網膜上にハッキリとした像を結びます。
• 特徴: 単眼（片目）でも機能する奥行きの手がかりです。

② 輻輳（Convergence）

• 現象: 物体を見る際、左右の眼球を内側に向ける（寄り目にする）機能。
• 仕組み: 対象が近づくほど眼球は大きく内側へ回転し、遠ざかるほど平行に近づきます。脳はこの「左右の眼の角度（内直筋の緊張度）」を感知して、物体までの距離を測定します。
• 特徴: 両眼（両目）が揃うことで初めて機能する、立体視の根幹です。

🔄 現実世界での完璧な「連動」

現実の空間では、「ピントが合う位置（調節）」と「視線が交わる位置（輻輳）」は常に一致しています。手前のリンゴを見る時は、リンゴの距離にピントが合い、同時に両眼の視線もリンゴの位置で交わります。脳はこの2つの動作が1:1でシンクロすることで、違和感なく正確な奥行きを感知しています。

🛜 3D立体映像における脳のバグ：輻輳・調節矛盾（VAC）

しかし、従来の3D映画やVRヘッドセットといった「3D立体映像」の世界では、この美しい連動が強制的に引き裂かれます。これを「輻輳・調節矛盾（Vergence-Accommodation Conflict = VAC）」と呼び、3D酔いや眼精疲労の最大の原因となっています。

⚠️ なぜ脳が混乱（矛盾）するのか？

3D映像を視聴するとき、人間の眼球は以下のような完全に矛盾した動きを強いられます。

• 調節（ピント）は「スクリーン表面」で固定
  光は常にディスプレイや映画のスクリーンから発せられているため、眼の筋肉はスクリーンの距離（例えば2m先）にピントを合わせ続けます。
• 輻輳（寄り目）は「映像の3D位置」へ誘導
  左右の映像にズレ（視差）が与えられているため、映像が手前に飛び出して見える時、両眼の視線はスクリーンの手前（例えば50cm先）で交わります。

このように、「眼のレンズは2m先を捉えているのに、眼球の向きは50cm手前を向いている」という、現実世界ではあり得ない神経信号が脳に送られます。脳はこの矛盾を処理しようと過剰に疲弊し、結果として激しい目の痛みや、吐き気を伴う「3D映像酔い」を引き起こします。

🛠️ クリエイター・開発者が知るべき対策

このVACによる視聴ストレスを最小限に抑えることが、優れた3Dコンテンツ制作の絶対条件です。ハンドブック後半で詳述する以下の設計思想は、すべてこの第1章の理論に基づいています。

1. デプスバジェット（Depth Budget）の制限
   映像を極端に飛び出させたり、奥に引っ込めたりしない。スクリーンの前後「2度以内」の画角に視差を収めるのが、人間の眼に優しい設計（1/30ルールの根拠）です。
2. 急激な奥行き変化の回避
   手前に飛び出している物体から、次のカットで急に奥の背景へ視線を移動させるような編集（デプスカット）を避ける。脳のピント・寄り目のリフォーカスが追いつきません。
3. 空間コンピューティング（次世代HMD）でのアプローチ
   最新のXRデバイスでは、ユーザーの視線を検知してボケ味をリアルタイムにシミュレートする「アイトラッキング連動型フォービエートレンダリング」や「可変焦点ディスプレイ」によって、このVACそのものを物理的に解消する技術が実装され始めています。

1-2：2つの「視差」の定義と使い分け（Parallax vs Disparity）

立体視を数理的・技術的にコントロールする上で、最も頻繁に混同されやすい言葉が 「Parallax（パララックス）」 と 「Disparity（ディスパリティ）」 です。どちらも日本語では「視差」の一言で片付けられてしまいますが、扱う空間や単位、目的が全く異なります。

この2つの概念を正しく区別することは、撮影現場（実空間）とポストプロダクション（デジタル空間）のコミュニケーションを円滑にするための大前提です。

① Parallax（幾何学的・物理空間の視差）

• 定義: 異なる2つの視点（左目と右目、あるいは2台のカメラ）から対象を見たときの、「見え方の方向の差」、またはスクリーンに投影した際の「左右映像の物理的な距離のズレ」。
• 空間の基準: 実空間（または3D CG内の仮想空間）、および上映される「物理スクリーン面」。
• 単位: ミリメートル（mm）、センチメートル（cm）、または角度（度・arcmin）。

📌 制作における意味と役割

Parallaxは、「人間の目が実際にどれだけ動くか」という生体的な影響に直結します。
例えば、左右の映像のズレが映画館のスクリーン上で「65mm」発生している場合、その物理的な長さそのものがParallaxです。後述する「1/30ルール」の計算や、観客が目を外側に開く異常状態（開散）を防ぐための安全基準は、すべてこの物理的なParallaxをベースに設計されます。

② Disparity（デジタル・画像空間の視差）

• 定義: デジタル処理される「左目用画像（L）」と「右目用画像（R）」を重ね合わせたときの、「画素（ピクセル）単位における位置のズレ量」。
• 空間の基準: 2次元のデジタル画像データ上。
• 単位: ピクセル（pixels）、または画面全幅に対する割合（%）。

📌 制作における意味と役割

Disparityは、「コンピュータやソフトウェアが認識する数値」です。
VFXのコンポジット（合成）、2D-3D変換、ステレオマッチングアルゴリズム（左右の画像から共通の被写体を自動検出する技術）では、すべての計算がピクセル単位で行われます。左右の画像でリンゴのピクセル位置が「横に20ピクセルズレている」とき、その「20px」という値がDisparityです。

ソフトウェアはこれを利用して、画面全体の奥行き情報を可視化した「Disparity Map（ディスパリティマップ / 視差マップ）」を生成し、後から立体感を微調整する高度なポストプロダクション処理を行います。

🔄 両者の決定的な違いと「罠」

クリエイターや開発者が最も注意すべきは、「Disparity（ピクセル数）が同じでも、視聴環境によってParallax（物理的なズレ）は激変する」という事実です。

スマートフォンで視聴する場合:
左右のズレ（Disparity）が「100ピクセル」あっても、画面が小さいため物理的なズレ（Parallax）は数ミリに収まり、人間の目は快適に立体を融合できます。

映画館の巨大スクリーンで視聴する場合:
同じ「100ピクセル」のズレのままプロジェクターで拡大投影すると、物理的なズレ（Parallax）は数十センチに達します。これは人間の両眼の間隔（約65mm）を遥かに超えるため、誰も立体として融合できず、映像が完全に破綻（ステレオ崩壊）します。

💡 現場での正しい使い分け（会話例）

• 撮影現場（プロ向け）: 「手前の被写体が近すぎて背景とのパララックスが65mmを超えそうだ。レンズ間隔（インカメラーベース）を狭めよう。」
• 開発・ポストプロ（開発者向け）: 「L/R画像からディスパリティマップを抽出して、奥にある背景オブジェクトのズレを30ピクセル以内にクランプ（制限）するシェーダーを記述してくれ。」

1-3：スクリーン空間と幾何学（負・ゼロ・正のパララックス）

3D立体映像の空間表現は、物理的なディスプレイや銀幕の表面である「スクリーン面（Screen Plane）」を基準のレイヤーとして構築されます。

左右の映像の重ね合わせ方（Parallaxの方向）によって、被写体がスクリーンの手前に飛び出すか、奥に引っ込むかが幾何学的に決定されます。この空間的な配置は、「負（Negative）」「ゼロ（Zero）」「正（Positive）」の3つのパララックスとして定義されます。

① ゼロ・パララックス（Zero Parallax / スクリーン面）

• 幾何学的状態: 左右のカメラで撮影された被写体の位置が、完全に一致して重なり合っている状態（ズレが0mm）。
• 人間の眼の動き: 視線の交点（輻輳点）が、物理的なスクリーン表面と完全に一致します。
• 知覚される位置: 被写体は「スクリーンの表面（ガラス面）」の高さに存在しているように見えます。

📌 制作における意味

もっとも視覚ストレスが少ない安全な領域です。文字やUI（ユーザーインターフェース）、字幕、あるいは観客に最も長時間注視させたい重要な被写体は、この「ゼロ・パララックス面」の付近に配置するのが鉄則です。

② 負のパララックス（Negative Parallax / 飛び出し効果）

• 幾何学的状態: 左右の映像が「交差」してズレている状態。左目用の画像が右側に、右目用の画像が左側に表示されます。
• 人間の眼の動き: 視線をスクリーンの手前で交差させるため、強い「寄り目（輻輳）」の状態になります。
• 知覚される位置: 被写体がスクリーンを突き破り、観客の手前の空間に浮かび上がっている（飛び出している）ように見えます。

📌 制作における意味

インパクトの強い表現が可能ですが、多用すると過度な寄り目を強いるため、眼精疲労（VAC）を急速に引き起こします。また、飛び出したオブジェクトが画面の端（フレーム）に触れると、脳が「手前にあるはずの物が奥のフレームに隠される」という矛盾を検知し、立体感が崩壊する「ウィンドウ・バイオレーション」というエラーが発生します。

③ 正のパララックス（Positive Parallax / 奥行き効果）

• 幾何学的状態: 左右の映像が「並行」のままズレている状態。左目用の画像が左側に、右目用の画像が右側に表示されます。
• 人間の眼の動き: 視線の交点がスクリーンの奥へと向かい、眼球が外側を向く（開散・平行に近づく）状態になります。
• 知覚される位置: スクリーンが「窓」のように機能し、その奥に広大な景色や空間が広がっている（奥行きがある）ように見えます。

📌 制作における意味

映画や風景映像、VRの背景描写などにおいて、自然な広がりを表現するための基本となるパララックスです。ただし、このズレが人間の瞳孔間距離（平均約65mm）を超えてしまうと、両眼の視線が外側に開く「開散（Divergence）」という生体的に不自然な負荷がかかり、像が二重にブレて融合できなくなります。

📐 スクリーン空間の幾何学まとめ

クリエイターは、これら3つのパララックスを組み合わせることで、1枚の平面ディスプレイの中に「手前・基準・奥」のレイヤー構造をデザインします。これをデプスバジェット（Depth Budget / 奥行きの予算配分）と呼びます。

💡 ハンドブック執筆のポイント

初心者には「飛び出し（負）」と「奥行き（正）」の視覚効果として教え、プロや開発者には「網膜上の水平視差の符号（＋/－）」および「瞳孔間距離（65mm）を絶対的な幾何学的限界とするシミュレーション計算」として解説を展開することで、すべての層に深い理解を促すことができます。

【構成とレイアウト設計】
左右に2つのボックスを並べた「対比構造」のダイアグラムにします。

• 左側：現実世界（Natural Viewing）
  • 配置: 上部に「人間の眼（左右）」、下部に「実物のリンゴ」を配置。
  • 光路: リンゴから眼に向かって伸びる光の線（ピント/調節）を描く。
  • 視線: 左右の眼球から出た視線（輻輳）が、リンゴの表面で完全に1点で交わる様子を描く。
  • テキスト補足: 「ピントの位置（調節）＝ 視線の交点（輻輳）＝ 一致（快適）」と緑色のバッジで強調。
• 右側：3D立体映像（Stereoscopic 3D）
  • 配置: 上部に「人間の眼（左右）」、中間に「物理スクリーン（ディスプレイ）」、さらに手前の空間に「脳が錯覚しているリンゴの3D像」を配置。
  • 光路（調節）: 光は物理スクリーンから出ているため、眼からスクリーン面へ向かって点線を伸ばし、ピントはスクリーンに固定されていることを示す。
  • 視線（輻輳）: 左右の眼球は、映像のズレによってスクリーンの手前にある「リンゴの3D像」を向いており、視線の交点が手前に来ている様子を描く。
  • テキスト補足: 「ピントは画面 ✕ 視線は手前 ＝ 矛盾（VAC / 3D酔いの原因）」と赤色のバッジで警告。

📊 図解2：スクリーン空間と3つのパララックス

（第1-3節の末尾に挿入）

【図の見出し】

図 1-2：スクリーン面を基準とした「負・ゼロ・正」の幾何学的パララックス構造

【構成とレイアウト設計】

1つの空間の中に、3つの光路と知覚位置を重ね合わせた「断面幾何学図」にします。

• ベース配置:
  • 下部に「左目（L）」と「右目（R）」を並べる。
  • 中央に水平な太線を引き、「スクリーン面（Screen Plane）」とする。
• ① ゼロ・パララックス（中心軸）:
  • 描画: スクリーン面上の真ん中に1つのオブジェクトを配置。
  • 光路: 左右の眼からの視線が、スクリーン面上のそのオブジェクトでぴったり重なる。
  • カラー: グリーン（安全・基準領域）。
• ② 負のパララックス（手前への飛び出し）:
  • 描画: スクリーン面よりさらに下（眼に近い空間）にオブジェクトを配置。
  • 光路: 左右の眼からの視線がスクリーン面を通り抜けて交差（Cross）し、手前のオブジェクトで結ばれる。このとき、スクリーン面上でのL用映像は「右側」に、R用映像は「左側」に位置している（交差視差）。
  • カラー: マゼンタ / レッド（飛び出し・高負荷領域）。
• ③ 正のパララックス（奥への奥行き）:
  • 描画: スクリーン面よりさらに上（奥の空間）にオブジェクトを配置。
  • 光路: 左右の眼からの視線が並行（Uncrossed）に近い状態で奥へ伸び、奥のオブジェクトで結ばれる。スクリーン面上でのL用映像は「左側」、R用映像は「右側」にある（非交差視差）。
  • 幾何学的限界線: 左右の視線の間隔が「65mm（瞳孔間距離）」になる位置に破線を引き、「これ以上開くと開散（破綻）」という境界線を明示する。
  • カラー: シアン / ブルー（奥行き領域）。

第2章　3D撮影・CG空間の設計
Production & Camera Rigging

実写撮影、および3D CG空間のカメラ設定における物理的なパラメータの決定方法を解説します。

2-1：ステレオカメラの基本配置（平行法 vs 交差法）

3D立体映像を撮影、または3D CG空間内でレンダリングする際、左右2台のカメラをどのように配置するかは、立体感の品質と視聴者の快適性を決定づける極めて重要な要素です。

カメラの配置方法には、大きく分けて「平行法（Parallel Setting）」と「交差法（Toed-In Setting）」の2種類が存在します。これらは幾何学的なアプローチが根本から異なり、それぞれに明確なメリットとデメリットがあります。

① 平行法（Parallel Setting）

• 幾何学的配置: 左右2台のカメラの光軸（レンズの向き）を完全に平行に配置する手法です。
• 特徴: 撮影したそのままの状態では、左右の映像のズレが「正のパララックス（奥の奥行き）」側にしか発生しないため、ゼロ視差面（スクリーン面）が存在しません。そのため、ポストプロダクション（編集・コンポジット）段階で、左右の画像を水平にずらす「HIT（Horizontal Image Translation / 水平画像シフト）」という処理を行い、意図した場所にゼロ視差面を作り出します。

⭕ メリット

• 台形歪み（Keystone Distortion）が発生しない:
  左右のカメラが同じ平面を向いているため、幾何学的な画面の歪みや、左右の画像での被写体のサイズ差が一切発生しません。
• 垂直視差（Vertical Parallax）が発生しない:
  視覚疲労（3D酔い）の最大の原因となる「左右の映像の上下方向のズレ」が理論上ゼロになります。
• 現代の標準ワークフロー:
  ポストプロでの柔軟性が非常に高いため、現代のハリウッド映画やハイエンドな3D CG制作（UnityやUnreal Engine等のゲームエンジン含む）では、平行法で撮影・レンダリングして後からHITで奥行きを調整する手法が世界標準となっています。

❌ デメリット

• 撮影した生の映像をそのまま見ると、すべてがスクリーンの奥に引っ込んでしまい、適切な立体感になりません。必ず後工程（VFXや編集ソフト）での微調整（HIT）が必要になるため、現場でのリアルタイムなプレビュー確認に一手間かかります。

② 交差法（Toed-In Setting）

• 幾何学的配置: 左右2台のカメラを内側に向けて角度をつけ、特定の被写体の位置で光軸を交差（クロス）させる手法です。
• 特徴: カメラの光軸が交わったポイントが、自動的に「ゼロ・パララックス面（スクリーン面）」となります。そのため、交差点より手前にあるものは自動的に飛び出し（負）、奥にあるものは引き込み（正）の映像として最初から記録されます。

⭕ メリット

• 直感的な撮影:
  カメラに角度をつけるだけで、狙った被写体をスクリーン面に配置できます。後からデジタル処理で画像をシフトさせる必要がないため、撮影現場のモニターで直感的に立体感をプレビュー・確認しやすいという利点があります。

❌ デメリット

• 台形歪み（キーストーン歪み）の発生:
  カメラが内側を向いているため、センサーに対して被写体が斜めに投影されます。結果として、左のカメラは右側が広く、右のカメラは左側が広く写る「台形型の歪み」が左右逆方向に発生します。
• 致命的な垂直視差の発生:
  台形歪みが組み合わさることで、画面の四隅（周辺部）にいくほど、左右の映像が上下にズレる「垂直視差」が発生します。人間の眼は左右の水平なズレには強いですが、上下のズレには非常に弱く、わずか数ピクセルの垂直視差でも激しい頭痛や3D酔いを誘発します。修正には高度なポストプロでの歪み補正（アライメント補正）が必要になります。

📊 平行法と交差法の比較まとめ

💡 現場の全レイヤー（初心者・プロ・開発者）へのアドバイス

• 初心者へ: 3D CGや実写撮影を行う際は、トラブル（3D酔い）を避けるために「原則として平行法を選ぶ」と覚えてください。
• プロの撮影技師へ: リグのセットアップ時は光軸の平行度をレーザー等で厳密にキャリブレーションし、現場でのプレビュー用の一時的な調整としてのみ交差（内振り）を検討してください。最終データは平行＋HITが鉄則です。
• 開発者へ: 3Dエンジン内でステレオカメラ（Cinematic Cameraなど）を実装する場合、Toed-in ではなく Off-axis Parallel（光軸は平行のまま、レンズの光学中心またはセンサーを水平にシフトさせてゼロ視差面を作るアプローチ）をシステムに組み込むことで、歪みのない完璧なステレオレンダリングを担保できます。

2-2：カメラパラメータの制御（レンズ間隔と輻輳点）

3D立体映像のクオリティを現場で制御する際、最も重要となる物理パラメータが「レンズ間隔（Interaxial / Baseline）」と「輻輳点（Convergence Point）」です。

平行法で撮影・制作を行う現代のワークフローにおいて、これら2つの数値をどう設定するかによって、映像の立体感の強弱（デプスバジェット）と、どの被写体を基準面（スクリーン面）に置くかが数学的に決定されます。

① レンズ間隔（Interaxial Distance / Baseline）

• 定義: 左右のカメラレンズの中心（光軸）間の物理的な距離。
• 役割: 「立体感の強さ（デプスの幅）」をコントロールします。
• 単位: ミリメートル（mm）

📌 パラメータ制御の原則

• レンズ間隔を広げる（Wide Baseline）:
  両眼視差（Disparity）が大きくなり、奥行き感が強調されます。遠くにある景色や大きな建造物を立体的に見せたい場合に有効ですが、広げすぎると「1/30ルール」の限界を超え、映像が二重にブレる原因（ステレオ破綻）になります。また、被写体がミニチュアのように小さく見える「箱庭効果＝ジオラマ効果（Giantism）」が発生します。
• レンズ間隔を狭める（Narrow Baseline）:
  視差が小さくなり、フラットで眼に優しい映像になります。マクロ撮影（近接撮影）や、スマートフォンのような小さなディスプレイ向けのコンテンツ、あるいは視覚疲労を抑えたい長時間のシーンで選択されます。

② 輻輳点（Convergence Point）

• 定義: 左右の視線（光軸）が交わる仮想的なポイント。
• 役割: 「ゼロ視差面（スクリーン面）」が空間のどこに位置するかをコントロールします。
• 単位: メートル（m）

📌 パラメータ制御の原則

前述の通り、現代の3D制作ではカメラを傾ける（Toed-In）のではなく、カメラを平行に保ったままデジタル処理で画像を水平にシフトさせる「HIT（水平画像シフト）」によって、後位的にこの輻輳点を決定します。

• 輻輳点を「ある被写体」に合わせる:
  その被写体の左右画像上のズレが「0ピクセル」になり、観客はスクリーンガラスのちょうどその高さに被写体が存在しているように知覚します。
• 輻輳点より「手前」にあるもの:
  自動的にスクリーンの手前に飛び出す「負のパララックス」に配置されます。
• 輻輳点より「奥」にあるもの:
  自動的にスクリーンの奥に引っ込む「正のパララックス」に配置されます。

📐 実務における相互作用のシミュレーション

レンズ間隔と輻輳点は、独立しているようで互いに深く影響し合っています。撮影技師や開発者は、以下の4つの組み合わせがもたらす空間の変化を完全に把握しておく必要があります。

【設定の組み合わせと空間の変化】

1. レンズ間隔：広 ＋ 輻輳点：近 ──> 手前の被写体が激しく「飛び出す」（ハイリスク・高インパクト）
2. レンズ間隔：広 ＋ 輻輳点：遠 ──> 奥の背景が深く「引き込まれる」（広大な空間表現）
3. レンズ間隔：狭 ＋ 輻輳点：近 ──> 手前が少しだけ飛び出す（安全なポップアップ）
4. レンズ間隔：狭 ＋ 輻輳点：遠 ──> 全体的にフラットで2Dに近い（もっとも低負荷）

💡 各レイヤー（初心者・プロ・開発者）への実装アドバイス

• 初心者クリエイターへ:
  まずは「主役となる被写体」の距離に輻輳点を合わせ（L/R画像がぴったり重なるようにHITを調整）、そこから背景や手前のオブジェクトが二重にブレない位置まで、ゆっくりレンズ間隔を調整していくのが失敗しない基本ステップです。
• プロの撮影技師へ:
  実写の3Dカメラリグ（3D Rig）を操作する際は、役者の動き（最短被写体距離）に合わせてレンズ間隔をリアルタイム、あるいはカットごとに綿密に計算・変更する必要があります。このとき、次の節で解説する「1/30ルール」の計算式を頭に叩き込んでおくことが、現場での安全担保に繋がります。
• 開発者へ（3D CG / XRエンジンの実装）:
  バーチャル空間のカメラコンポーネントを設計する際は、ユーザーの瞳孔間距離（IPD: Interpupillary Distance、約63〜65mm）をシステムの基準値（デフォルトのBaseline）とし、そこからスケール（ワールド倍率）に応じてレンズ間隔を動的にスケールアップ/ダウンさせる計算式（マトリクス変換）を実装します。これにより、スケールが崩壊してユーザーがVACによる激しい3D酔いを起こすのを防ぐことができます。

2-3：立体感の設計（1/30ルールの計算と深度予算の組み立て）

3D立体映像のクオリティと安全性を担保するためには、あらかじめ画面内に配置する奥行きの総量を定量的に管理する必要があります。これを「深度予算（Depth Budget / デプスバジェット）」と呼びます。

この深度予算の限界値（これ以上カメラの間隔を広げてはいけない限界）を算出するための最も有名な幾何学的指標が、先述した「1/30ルール（1/30 Rule）」です。本節では、その具体的な計算方法と、実務での深度予算の組み立て方を解説します。

① 1/30ルールの具体的な計算方法

1/30ルールは、「実空間における最も手前にある被写体までの距離」から「最大のレンズ間隔（Baseline）」を逆算するための数理モデルです。

📐 基本計算式

\(\text{最大レンズ間隔 (mm)}=\frac{\text{カメラから最短被写体までの距離 (mm)}}{30}\)

🧮 実務での計算例

• ケースA：インタビュー撮影（近景）
  主役の役者（最短被写体）がカメラから 2.1メートル（2,100mm） の位置にいる場合。
  \(\text{最大レンズ間隔}=\frac{2100}{30}=70\text{\ mm}\)
  👉 左右のレンズ間隔を最大で 70mm まで広げても安全であると判断できます。
• ケースB：風景・引きの撮影（中遠景）
  最も手前にある木（最短被写体）がカメラから 15メートル（15,000mm） 先にある場合。
  \(\text{最大レンズ間隔}=\frac{15000}{30}=500\text{\ mm\ (50cm)}\)
  👉 被写体が遠いため、レンズ間隔を 50cm という非常に広い幅（3Dカメラリグの拡張）に設定しなければ、十分な立体感が得られないことがわかります。

② 実務での深度予算（Depth Budget）の組み立て方

深度予算とは、上映・視聴されるスクリーンの解像度やサイズに合わせて、「左右の映像のズレ（Disparity）を何ピクセル以内に収めるか」をあらかじめ設計・制限するワークフローのことです。どれだけ派手な飛び出し（負のパララックス）や、深い奥行き（正のパララックス）を作りたい場合でも、この予算枠の中でやりくりしなければなりません。

実務においては、以下の3つのステップで予算を組み立てます。

ステップ1：ターゲットディスプレイの「画角」と「ピクセル換算」

人間の眼が快適に融合できる視差角の限界は、一般的に「約1度以内」（より厳格には最大でも左右それぞれ1.5%〜2%ずつのズレ、計3〜4%以内）とされています。
これをデジタル編集（解像度4K＝横4096ピクセル）の現場に置き換える場合、画面全体の約2%にあたる 「最大約80ピクセル」 が、そのコンテンツにおける「総深度予算（手前から奥までの最大のズレ幅）」になります。

ステップ2：シーンに応じた「デプス・アロケーション（予算配分）」

総深度予算（例：80ピクセル）を、演出意図に合わせて「手前（飛び出し）」と「奥（奥行き）」にどう配分するかを決定します。

• パターン1：ドラマ・対話シーン（安定重視）
  • 手前（負のパララックス）：10ピクセル
  • 基準面（ゼロ・パララックス）：役者の顔
  • 奥（正のパララックス）：30ピクセル
  • 特徴: 総ズレ幅を40ピクセル程度に抑え、観客が長時間の視聴でも疲れない安全な空間にします。
• パターン2：アクション・SFシーン（インパクト重視）
  • 手前（負のパララックス）：35ピクセル（映画の剣や破片が飛び出す限界）
  • 基準面（ゼロ・パララックス）：照準やターゲット
  • 奥（正のパララックス）：45ピクセル（無限遠の背景）
  • 特徴: 総予算の80ピクセルをフルに使い、ダイナミックな空間をデザインします。

ステップ3：ポストプロでのクランプ（限界値の固定）

コンポジット（合成）ソフトウェアやゲームエンジン側で、上記で決定したピクセル数（例：手前35px、奥45px）を超えるDisparityが発生しないよう、深度マップ（Depth/Disparity Map）に対してリミッター（クランプ処理）をかけます。

💡 各レイヤー（初心者・プロ・開発者）への実装アドバイス

• 初心者クリエイターへ：
  まずは「カメラのすぐ目の前（1メートル以内）に障害物を置かない」ことを徹底してください。最短被写体が近すぎると、1/30ルールによってレンズ間隔を数ミリにまで狭めなくてはならなくなり、背景の立体感が完全に失われてしまいます（デプスの破綻）。
• プロの撮影技師へ：
  1/30ルールはあくまで映画館などの「大画面」をベースにした伝統的な基準です。近年普及しているスマートフォン視聴やVRヘッドセット向けコンテンツでは、この分母を 「1/50」〜「1/100」 程度まで厳しく見積もる（レンズ間隔をより狭くする）ことで、現代のデバイスに最適化された、より疲れにくい洗練された立体映像を設計できます。
• システム開発者へ（自動深度予算エンジンの実装）：
  3D CG空間内の動的なカメラシステムを記述する際、レイキャスト（Raycast）等を用いてカメラから最も近いオブジェクトの距離（\(D_{\text{near}}\)）をリアルタイムに検出させます。その値に基づき、
  Baseline = D_near/30)
  のロジックをシェーダーやカメラ挙動のスクリプトに組み込むことで、プレイヤーの目の前に壁やオブジェクトが急接近した際、自動的にカメラの間隔が狭まり、画面が二重にブレるのを物理的に防止する「自動ステレオセーフティシステム」を構築できます。

2-4：3D撮影におけるエラーとその対策（ステレオ・アライメント・エラー）

3D立体映像（Stereoscopic 3D）の実写撮影や、複数のアセットを組み合わせるCGコンポジットにおいて、左右のカメラ映像の間に「水平方向の視差（意図したParallax）」以外の不一致（ミスマッチ）が生じることを「ステレオ・アライメント・エラー」と呼びます。

その結果、片方の映像が見えたり消えたりして交互に切り替わる現象、「視野闘争」を引き起こす原因にもなるので細心の注意が必要になります。

人間の脳は、水平のズレは「奥行き」として正しく処理できますが、それ以外の方向のズレや映像の不一致に対しては極めて脆弱です。わずかなエラーであっても、脳が左右の像を1つに融合できなくなり（ステレオ破綻）、激しい眼精疲労や3D酔い、コンテンツの品質低下を招きます。

本節では、現場およびポストプロダクションで発生する代表的なエラーとその対策を解説します。

① 垂直ズレ（Vertical Misalignment / 垂直視差）

• 現象: 左右の映像が、上下（垂直方向）にズレてしまっている状態。
• 原因: 2台のカメラを固定するリグ（Rig）の物理的な歪み、左右のレンズの光軸の垂直方向のズレ、または交差法（Toed-In）撮影による台形歪み（キーストーン）の周辺部で発生します。
• リスク: 人間の眼球は構造上、上下に別々の動きをすることがほとんどできません。そのため、わずか数ピクセルの垂直ズレであっても、脳は瞬時に激しいストレスを感じ、頭痛や吐き気を引き起こします。 3D映像制作において最も排除すべき致命的なエラーです。

🛠️ 対策・修正方法

• 撮影現場: 撮影前に「アライメント・チャート（グリッド状のテストパターン）」を撮影し、左右のカメラの高さ・傾きが完全に一致しているかをミリ単位でキャリブレーション（補正）します。
• ポストプロダクション: Ocula（Foundry社）やStereoscopic 3Dツール（DaVinci Resolve / Premiere Pro）などの専門プラグイン・機能を用いて、左右の画像をピクセル単位で自動解析し、垂直方向のズレを完全に一致させる「バーティカル・アライメント補正」を必ず実行します。

② 幾何学的エラー（サイズ差・回転ズレ）

• 現象: 左右の映像で、被写体の「大きさ」が微妙に違ったり（サイズエラー）、映像が「回転」して傾いてしまっている状態。
• 原因: 左右のレンズの焦点距離（ズーム）の微妙な個体差、フォーカス位置のズレ、またはリグへのカメラ取り付け時の回転軸のズレ（ロール・チルト・パン）。

🛠️ 対策・修正方法

• 左右のレンズは同じメーカーの同じ型番（マッチド・ペア）を使用し、可能であればシリアル番号が近いものを選定します。
• ポストプロダクション段階で、左右の映像から特徴点を抽出し、ホモグラフィ変換（平面射影変換）などの高度な幾何学補正を行うことで、左右のスケールと回転角を1:1に同期させます。

③ 光学的エラー（色差・輝度差）

• 現象: 左右の映像で、色合い（ホワイトバランス）や明るさ（露出・輝度）が異なっている状態。
• 原因: ハーフミラーを使用する「ビームスプリッター型」の3Dカメラリグにおいて、ミラーを透過する光（直進）と、ミラーで反射する光（直角）の間で、物理的にわずかな光量低下や色転び（カラーシフト）が発生するために起こります。また、左右のカメラの絞り（アイリス）の同期ズレも原因となります。

🛠️ 対策・修正方法

• 撮影現場: カラーチャート（ColorCheckerなど）をL/R両方のカメラで撮影し、ミラーによる色の変化を事前にサンプリングしておきます。
• ポストプロダクション: 撮影したカラーチャートを基準に、カラーグレーディングソフト（DaVinci Resolve等）で左右の映像の「RGBヒストグラム」を完全に一致させるマッチング処理を行います。また、最新のコンポジットソフトでは、画素ごとに輝度と色差を平滑化するローカル・カラーマッチング技術が利用されています。

④ 時間的・同期エラー（テンポラル・ミスマッチ）

• 現象: 左右の映像の間で、動く被写体の「時間（フレーム）」がズレている状態。
• 原因: 左右のカメラのシャッタータイミングが同期していない（ゲンロックの未接続）、またはカメラの内部時計のズレ。
• リスク: 横に素早く動く被写体を撮影した際、時間のズレがそのまま「不意の水平視差（Parallax）」に化けてしまい、被写体が意図しない奥行きに歪んで見えたり、映像が激しくストロボのようにチラついて見えます。

🛠️ 対策・修正方法

• 実写の3D撮影では、左右のカメラをシンクケーブルで繋ぎ、「ゲンロック（Genlock / 外部同期信号）」を確実に供給して1フレーム、あるいはシャッターの位相レベルで完全に同期させます。
• CGレンダリングにおいては、タイムコードやフレームステップが左右で完全に一致していることを確認する自動パイプライン（スクリプトによる検証）を構築します。

📊 3D撮影エラーのチェックリスト（全レイヤー共通）

ハンドブックの現場チェックシートとしてそのまま活用できる、エラーの許容限界値（ターゲット：4K上映・表示環境）の目安です。

カメラリグ（3D Camera Rig）

3D立体映像の実写撮影において、左右2台のカメラを固定し、先述した「レンズ間隔（Interaxial）」や「輻輳点（Convergence）」を精密に制御するための土台となるのが「カメラリグ（3D Camera Rig）」です。

カメラリグには、大きく分けて「平行式リグ（Side-by-Side Rig）」と「ハーフミラー式リグ（Beam Splitter Rig）」の2種類が存在します。被写体との距離や撮影の機動性に応じて、現場の撮影技師はこれらを明確に使い分けます。

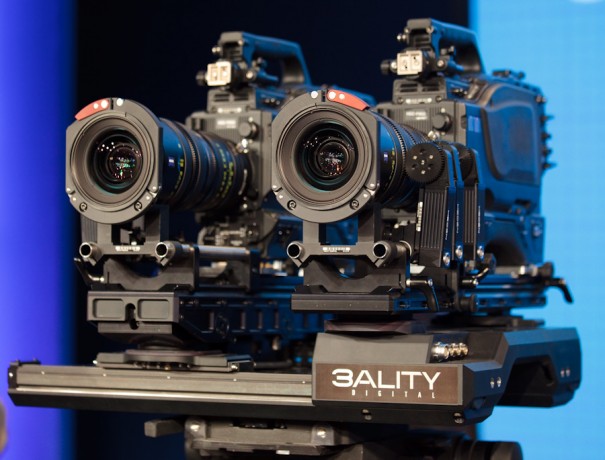

① 平行式リグ（Side-by-Side Rig / サイド・バイ・サイド・リグ）

• 構造: 2台のカメラを文字通り「横一列（水平）」に並べて配置する、最もシンプルで直感的なリグです。
• 特徴: 左右のカメラを物理的に横にスライドさせてレンズ間隔を調整します。

⭕ メリット

• 光量の損失がない: 光を遮るものが何もないため、レンズに入る光量が100%維持され、画質や感度、カラーマッチングの面で最もクリーンです。
• セッティングが容易: 構造が単純であるため、軽量でメンテナンスがしやすく、カメラの同期やキャリブレーションも比較的短時間で行えます。

❌ デメリット（致命的な制限）

• 近接撮影（マクロ撮影）が不可能:
  カメラボディの「物理的な幅」があるため、左右のレンズの中心を限界まで近づけても、どうしても一定以上の距離（通常、最低でも80mm〜100mm程度）が空いてしまいます。
  第2章の「1/30ルール」に当てはめると、レンズ間隔が100mmの場合、最短被写体距離は3メートル以上離さなければなりません。つまり、平行式リグでは「カメラのすぐ近く（3m以内）にいる人間のアップ」などを撮影すると、視差が大きすぎて100%ステレオ破綻（3D酔い）するという幾何学的限界があります。

🎥 主な用途

• 広大な風景、スタジアムでのスポーツ中継、ドローンやヘリコプターからの空撮など、被写体がカメラから常に遠くにあるシーン。

② ハーフミラー式リグ（Beam Splitter Rig / ビームスプリッター・リグ）

• 構造: 特殊な鏡（ハーフミラー / 50:50ビームスプリッター）を45度に配置し、1台のカメラはミラー越しに直進する光を撮影し、もう1台のカメラは上（または下）から垂直にミラーに反射した光を撮影する立体的な構造のリグです。
• 特徴: 物理的なカメラの衝突を回避しながら、2台のカメラの視点を光学的に重ね合わせることができます。

⭕ メリット

• レンズ間隔を「0mm」まで狭めることが可能:
  光学的に2つのレンズの中心を完全に一致させることができるため、極限までレンズ間隔を狭める（例：10mmや20mmなど）ことが可能です。これにより、カメラの目の前（1m以内）にいる被写体のクローズアップやマクロ撮影でも、3D酔いを起こさない安全な視差を設計できます。映画のドラマパートや対話シーンでは必須の機材です。

❌ デメリット

• 光量と色の損失（要・ポストプロ補正）:
  ハーフミラーを通過・反射する過程で、光量が約1ストップ（半分）低下します。さらに、第2章の2-4で述べたように、透過光と反射光の間で微妙な色転び（カラーシフト）や偏光の差が発生するため、ポストプロでの厳密なカラーマッチングが絶対に必要になります。
• 大型・重量・高コスト:
  リグ自体が非常に大きく重くなるため、手持ち撮影（ハンドヘルド）が難しく、クレーンや大型三脚が必要になります。また、ミラーにゴミや傷、フレア（不要な光の反射）が入らないよう、現場での徹底したガラス管理が求められます。

📊 3Dカメラリグの特性比較まとめ

💡 ハンドブック執筆のアドバイス

実写3D映画の現場では、同じ作品内であっても、広大なオープンセットでは「平行式リグ」、スタジオでの役者の芝居シーンでは「ハーフミラー式リグ」というように、カット単位のデプスバジェット（深度予算）の要求に応じて機材をスイッチするのがプロの撮影技師の標準的なワークフローであることを記述すると、実践的なハンドブックになります。

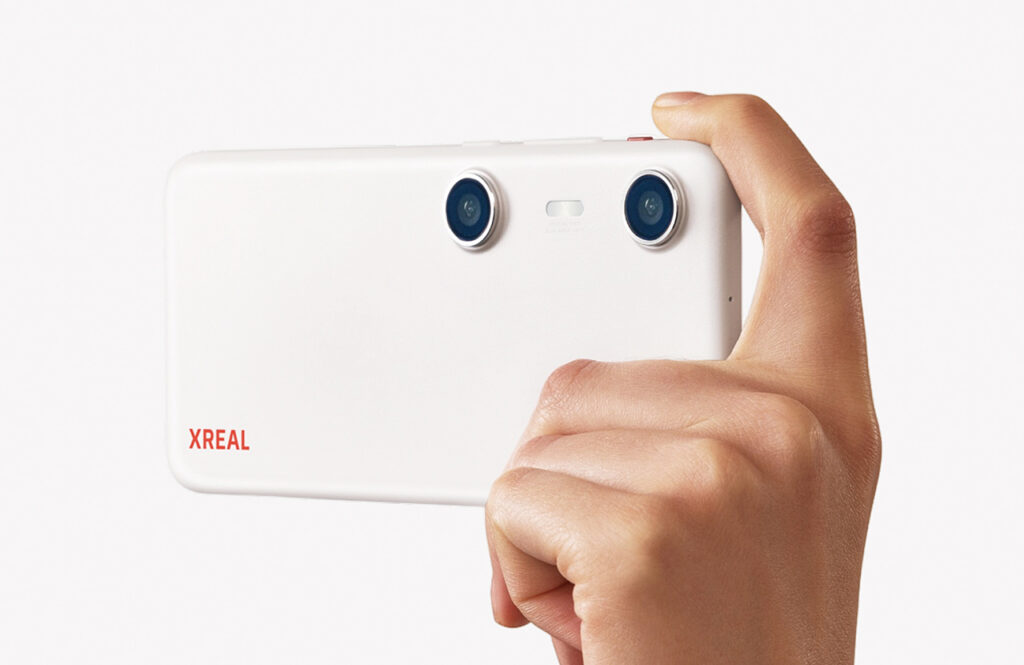

以上は2台のカメラを使用した場合のマライメント・マッチングですが、近年は1台のカメラで2眼レンズを装着する方式も出てきています。2眼の視差や光軸は固定ですが、細かい調整をしなくても左右のアライメントが一致するのでメンテナンスとしては非常に有効になります。半面、画角などの調整が出来ないので、スタジオなどの比較的中距離での撮影に向いています。

まとめ（比較表）

現在、主要な立体視専用（デュアルレンズ型）カメラは、VR酔いや周辺部の映像の破綻を防ぐためにすべて「完全な平行光軸」を採用しています。

3D CGにおけるバーチャルカメラリグの設定

実写撮影における物理的な制約（カメラの衝突やハーフミラーによる光量低下）が存在しない「3D CGおよびゲームエンジン（Unity / Unreal Engine 5など）」の仮想空間においては、理論上、完璧なステレオカメラリグを構築することが可能です。

しかし、CG空間特有の「スケールの罠」や「レンダリングコスト」といった独自の注意点が存在します。本節では、3D CG空間におけるバーチャルカメラリグ（Virtual 3D Camera Rig）の正しい設定方法と実装ロジックを解説します。

① バーチャルカメラリグの基本構造：Off-Axis Parallel（偏心平行法）

第2章の2-1で解説した通り、3D CG空間でも「交差法（Toed-In）」は台形歪みと垂直視差を引き起こすため絶対に使用してはいけません。

CG空間では、左右のカメラを完全に平行に保ったまま、レンズの光学中心（またはセンサーの位置）を外側にわずかにシフトさせることで、歪みを一切発生させずにゼロ視差面（スクリーン面）を自由に設定する「Off-Axis Parallel（偏心平行法 / オフアキシス平行法）」という手法が業界標準（デファクトスタンダード）となっています。

• 仕組み:
  左右のバーチャルカメラの光軸は完全に平行（Parallel）のまま維持します。その上で、各カメラの「非対称な投影マトリクス（Asymmetric Perspective Projection Matrix）」を計算し、左右のビュー錐台（Frustum）を内側に少しだけ歪ませる（シフトする）ことで、特定の距離で左右の視野がぴったり重なる「ゼロ視差面」を作り出します。

② 3D CG空間における3つの重要パラメータ設定

デジタル空間のバーチャルリグを制御する際、開発者やCGクリエイターが設定するプロパティは主に以下の3つです。

1. バーチャル・アイ・ベース（Virtual Eye Base / レンズ間隔）

• 設定内容: 仮想空間内での左右カメラの距離（Baseline）。
• CG特有の罠（ワールドスケールの一致）:
  CG空間内の「1ユニット」が現実世界の「何メートル」に相当するか（スケール設定）が極めて重要です。現実の人間の瞳孔間距離（約65mm）を基準にする場合、1ユニット＝1メートルのワールドであれば、カメラ間隔は 0.065 に設定する必要があります。このワールドスケールの設計が狂っていると、VRヘッドセットで見た際に世界が巨大に見えたり（巨視症）、自分が巨人になったように見えたり（微視症）する原因になります。

2. コンバージェンス距離（Convergence Distance / ゼロ視差面の距離）

• 設定内容: カメラから、左右の映像が完全に一致する「画面の表面」までの距離。
• 制御方法: ゲームエンジン等では、カメラコンポーネントの Convergence Distance プロパティに数値を入力するか、スクリプトでターゲットとなるキャラクターの座標を動的に代入することで、常にその被写体にピントと立体感の基準（ゼロ視差）が合うように制御します。

3. ニア／ファー・クリップ面（Near / Far Clip Plane）

• 設定内容: カメラが描画する「最も手前」と「最も奥」の限界距離。
• 深度予算の自動制御:
  第2章の2-3（1/30ルール）をシステム的に実装する場合、この「ニア・クリップ面（最前面の描画限界）」の距離をベースに計算します。カメラの目の前にパーティクルやエフェクト、壁などの3Dアセットがクリップ面を越えて急接近した際、動的に Virtual Eye Base を縮小させるセーフティスクリプトを記述することで、プレイヤーが突然の激しい視差による目の痛みを訴えるのを未然に防ぐことができます。

💻 主要ゲームエンジンにおける実装アプローチ

現代の主要な3D制作環境では、これらの複雑なマトリクス計算は最初からパッケージ化されています。

• Unreal Engine 5 (UE5):
  Cine Camera Actor などのシネマティックカメラ、あるいはVR用のStereo Rendering パイプラインが標準でOff-Axis Parallelをサポートしています。ポストプロセスボリューム（Post Process Volume）内のステレオ設定から、ピクセル単位での最大Disparityをクランプ（制限）することが可能です。
• Unity:
  HD Render Pipeline (HDRP) や Universal Render Pipeline (URP) において、2つのカメラを親オブジェクト（Rig）の下に配置し、それぞれの Physical Camera プロパティから Lens Shift（X軸方向への非対称シフト）を調整することで、Off-Axisな立体レンダリング環境をシェーダーやコードを汚さずに構築できます。
• 3D CGソフト（Blender / Maya / 3ds Max / Cinema4D）:
  レンダリング設定の「Stereoscopy」を有効にすると、自動的に平行かつオフアキシスなマルチビューレンダリング（L用/R用の連番画像書き出し）が行われます。

📊 実写リグとバーチャルリグの比較

💡 ハンドブック執筆のアドバイス

CGクリエイターやゲーム開発者向けの章では、「実写のような物理的エラー（垂直ズレや色差）は発生しないが、3D空間内の『物体の大きさの基準（スケール）』が1cmでも狂うと、人間の脳にVAC（輻輳・調節矛盾）の致命的なダメージを与える」というデジタルならではの注意点を強く提示すると、開発者層にとって非常に価値のあるハンドブックになります。

立体視の原理を理解すると撮影の仕組みも分かりやすくなります。2台の撮影カメラを視差距離に応じて設置すればよいのです。そのためいくつかのカメラリグが考案されました。

大きくは「並行リグ」と「垂直(ミラー)リグ」に分類されます。

カメラパラメータの制御

レンズ間隔（Interaxial / Baseline）と輻輳点（Convergence Point）の決定

立体感の設計（Depth Budget）

1/30ルール（幾何学的限界）と、人間の眼に優しい奥行き設計

立体映像は、カメラの左右の間隔を広げるほど奥行きが強調されます。しかし、広げすぎると人間の眼の限界を超え、映像が二重に見えたり、激しい目の疲れ（3D酔い）を引き起こします。
その失敗を防ぐための「これ以上カメラを離してはいけない」という安全基準の目安が1/30ルールです。

数式としての定義:
最大レンズ間隔=被写体までの最短距離（最前面のオブジェクト） x 1/30

例: 最もカメラに近い被写体（最短被写体）が 3メートル（3,000mm） 先にある場合、左右のレンズ間隔は 100mm が限界となります。

幾何学的限界（Geometric Limit）の理由:
この「30」という数値は、人間の両眼視差の許容限界（一般的に画面幅の約3〜4%以内、角度にして約1度以内）から逆算された幾何学的な数値です。これを超えると、背景（無限遠）の左右のズレが人間の瞳孔間距離（約65mm）を超えてしまい、眼が外側に開く「開散（Divergence）」という異常な状態になり、脳が立体として融合できなくなります（ステレオ破綻）。

開発者向け（デジタル環境での実装・現代の例外）

現代におけるアップデート（1/30ルールの限界）:
このルールは、元々「映画館の巨大スクリーン（2K/4K）」を想定して作られたものです。VRヘッドセット（HMD）や、スマートフォン、裸眼立体ディスプレイなど、画面サイズや視聴距離が異なる現代のデバイスでは、1/50〜1/100など、より厳格な基準（狭い間隔）が必要になるケースが増えています。
ハンドブックでは「視聴環境（画面サイズ）に応じて可変するものである」と補足する。

デジタル・CG空間での計算:
3D CGやゲームエンジン内でステレオカメラを配置する場合も、ニア・クリップ面（最前面の描画限界）とBaselineの比率を「1:30」に留めることで、安全なデプスバジェット（Depth Budget）を自動計算・制限するシステムを構築できます。

3D撮影におけるエラーとその対策

垂直ズレ（Vertical Misalignment）、サイズ差、色・輝度差の防ぎ方

Fusion Camera System
映画監督のジェームズ・キャメロン James Cameronと、撮影技術者のヴィンス・ペイスVince Paceが共同開発した、革新的な3D映画撮影用デジタルカメラリグおよびシステムです。

人間の目を模した構造 (ビームスプリッター・リグ)
人間の左右の目の幅（約6.3cm）に合わせて2台のカメラを並べようとすると、カメラのボディ自体が物理的に干渉してしまいます。これを解決するため、リグの内部にハーフミラー（ビームスプリッター）を配置しました。1台は直進する光、もう1台はミラーで反射した光を捉えることで、2つのレンズの光軸を極限まで近づけることに成功しています。

アクティブな3D調整 (コンバージェンス制御)
撮影中、サーボモーターを用いて2台のカメラのレンズ間隔（Interocular）や輻輳角（Convergence、視線が交わる角度）をリアルタイムで制御できます。これにより、被写体の距離に応じて最適な奥行き感を自由にコントロール可能となりました。

圧倒的な軽量・小型化
従来のIMAX 3Dカメラなどは巨大でクレーンに固定せざるを得ませんでしたが、本システムはソニーのHDカメラ（Sony HDC-F950など）のセンサーブロックを分離してリグに組み込むことで、手持ち（ハンドヘルド）での3D撮影を可能にしました。
主な採用実績

このシステムを運用するため、2人は後に「キャメロン・ペイス・グループ（Cameron-Pace Group）」を設立し、多くのハリウッド大作に技術を提供しました。
3Dドキュメンタリー映画『ジェームズ・キャメロンのタイタニックの秘密（Ghosts of the Abyss）』
『アバター』シリーズ（1作目、および『アバター:ウェイ・オブ・ウォーター』の全編実写パート）
『パイレーツ・オブ・カリビアン/生命の泉』（RED MXカメラを統合した進化型リグを使用）
『トランスフォーマー/ダークサイド・ムーン』

3ALITY

レッドローバー(韓国)

今でも立体視用のカメラリグが存在し、画角、フォーカス、輻輳角の制御が出来るものもあります。一方一体型のディアルレンズやカメラも出てきており、リグを組み立てての調整よりも楽に使うことが出来るようになってきました。

ただしいくつかの注意点も存在します。

一体型カメラ
富士フイルム FinePix REAL 3D W1　発売年：2009年（日本）
Panasonic
HDC-Z10000：2つのレンズと3MOSセンサーを搭載した、世界初の家庭・業務用ハイブリッド3Dビデオカメラ。
LUMIX DMC-3D1：2つの4倍ズームレンズを並べた、手のひらサイズのコンシューマー向け一体型3Dデジカメ。
Canon　EOS VR SYSTEM　
RF5.2mm F2.8 L DUAL FISHEYE（視野角180度の本格VR用）
RF-S7.8mm F4 STM DUAL（Appleの「空間ビデオ」や3D向けの視野角60度レンズ）
BlackmagicBlackmagic URSA Cine Immersive

XREAL Beam Pro
中国のXREAL社が開発した、ARグラス専用のコンパニオンデバイス（空間コンピューティングデバイス）です。外見はスマートフォンに似ていますが、電話機能やSIMスロットはなく、Wi-Fi環境でARグラスと組み合わせて使用
空間写真の解像度7,680×2,880。アスペクト比4：3、3,840×2,880のSBS。フォーマットJPG/HEIC
空間ビデオの場合1,920×1,080のSBS、フレームレートは60fps。動画フォーマットH.264/H.265

VR3Dカメラ
KanDao QooCam EGO
Kandao Obsidian Pro / Titan
Insta360　Insta360 EVO

幻のVRカメラたち
Nokia OZO
2015年に発表し、「プロ向け高級VRカメラの絶対的パイオニア」として君臨した歴史的名機
発売当時の価格は約600万円（60,000ドル）。2017年にVRハードウェア事業から撤退、生産終了

GoPro Odyssey
VRプラットフォーム「Jump」と共同開発し、2015年に発表したプロ専用のモンスターリグ
巨大な円形のリグに、なんと16台の「GoPro HERO4 Black」を隙間なく円状に並べる
価格は約180万円（15,000ドル）。限定されたプロのクリエイターにのみ審査制で販売

Yi Halo
中国カメラメーカーYi Technology＋Googleとタッグ　2017年に発売した次世代型Jumpカメラ
円状16台のカメラユニット＋「真上（天頂）」撮影1台中央に追加　計17眼カメラ
価格は約200万円（17,000ドル）

Insta360 Pro / Pro 2（初代モデル）
2017年に発売されて「プロ向けVRカメラを一般ビジネスに普及させた」
「カメラ内リアルタイムステッチ（自動繋ぎ合わせ）」や「ワンクリック編集」
8K解像度の3D 360度　価格は初代約45万円

なぜこれらの「かつての名機」は姿を消したのか？
ワークフローの過酷さ
「VR360°3D」から「VR180°3D」へのトレンド変化

Google Jumpについて
2015年の開発者会議「Google I/O 2015」でGoogleが発表した、プロ向け3D 360度VR動画の撮影・制作プラットフォーム
それまで非常に困難だった「実写の立体視（3D）VR」の制作を、Googleの圧倒的なクラウドパワーで自動化し、当時のVR業界の発展を大きく牽引しました。
Google Jumpは単なるカメラの名称ではなく、撮影から視聴までを一気通貫で行うエコシステム（仕組み）でした。
カメラリグ（JUMP Camera）
16台のカメラを完璧な円状に配置するオープンな設計デザインです。特定のカメラだけを指すのではなく、Googleが設計図を公開し、メーカーがハードウェアを製造しました。 [1, 2]
ジャンプ・アセンブラ（JUMP Assembler）
Google Jumpの核となるクラウド型自動動画編集（ステッチ）システム
仕組み：16台のカメラが撮影した膨大なバラバラの映像データをGoogleのデータセンターにアップロードします。
ここが革命的：高度なコンピュータビジョン（視覚アルゴリズム）を用い、隣り合うレンズの映像をドット単位でシームレスに合成（ステッチ）。手動では数日〜数週間かかった「左右の目用のズレのない3D映像」の生成を、クラウド上で超高速かつ完全自動で行いました。 [1, 2, 3]
プレイヤー（YouTube）
完成した3D 360度VR動画を一般ユーザーに届けるためのプラットフォームです。 [1, 2]
YouTubeがGoogle Jumpの形式に正式対応したことで、ユーザーは簡易VRゴーグル「Google Cardboard」やスマートフォンを動かすだけで、誰でも手軽に世界中のハイクオリティな3D空間を体験できるようになりました。 [1, 2]
Google Jumpの画期的なメリット
圧倒的な立体感（全方位3D）：ただの平面的な360度動画ではなく、首をどの方向に振っても、手前のものは近くに、奥のものは遠くに見える完璧な奥行き（立体視）を実現しました。 [1, 2]
ステッチ地獄からの解放：それまで手作業で行われ、映像が不自然に歪む原因になっていた「繋ぎ目（ステッチライン）」を、Googleのアルゴリズムがほぼ完璧に消し去りました。 [1, 2]

2019年6月にサービスを完全終了
代替ツールの進化：カメラメーカー（Insta360など）が、Googleのクラウドに頼らなくても「カメラ単体」や「市販のPCソフト」で高速に3Dステッチを行える機材を次々と発売したため、役割を終えました。 [1, 2]
過酷なデータ量とコスト：16台以上の高画質映像を毎回クラウドに送るワークフローは、通信環境やストレージの面でプロの現場にとっても非常に重い負担でした。 [1, 2]
GoogleのVR戦略の転換：Google自体がVR（CardboardやDaydream）から、スマホ向けのAR（拡張現実）技術へと大きく舵を切ったためです。
「光線空間法（Light Field）」による中間視点の自動生成

代表的な作品は以下の通り
『The New York Times: VR』（ドキュメンタリー）
『LOOT』（サスペンス・アクション短編映画）
『A World Tour by Google Expeditions』（教育ドキュメンタリー）
　Googleが学校教育向けに展開した「Google Expeditions（遠足）」プログラム用のコンテンツです。世界遺産のチチェン・イッツァ（メキシコ）やマチュピチュ（ペルー）、あるいは深海のサンゴ礁などをGoPro Odysseyで撮影

第3章　3D映像CG・VFX ポストプロダクションとVFX
Post-Production & VFX

3D映像のポストプロダクションとVFXでは、左目用（L）と右目用（R）のストリームを完全に同期して処理し、視差エラーを排除しながら美しさを追求することが不可欠です。本節では、HIT（水平画像シフト）によるアライメント調整、オートアライメントによる垂直視差の除去、Z深度を一致させた合成技術など、実写・CG映像を立体的に統合するワークフローを解説しました。これらの技術はDaVinci ResolveやNukeなどのツールを用いて実施され、ステレオクオリティ管理（QA）が制作の核心となります。

3-1：ステレオ編集・コンポジットの基礎

ステレオポストプロの主目的は、第2章で発生した「撮影時の物理的エラー」を完全に消去し、演出意図に基づいた「深度予算（Depth Budget）」をピクセル単位で正確にコントロールすることです。

① ステレオ・アライメント補正（幾何学エラーの自動・手動修正）

コンポジット（合成）やカラーグレーディングの最初に行うのが、左右映像の幾何学的な不一致を無くす「アライメント補正」です。

ハリウッドのVFX現場で標準的に使用される『Nuke（Foundry社）』のOculaプラグインや、『DaVinci Resolve』のステレオ3Dツールセットでは、以下の処理が自動および手動で行われます。

• オプティカルフロー（Optical Flow）解析:
  左右の映像の全画素（ピクセル）の動きと位置関係をAI・アルゴリズムで解析し、L画像とR画像の対応する点を網羅した高精度な「視差ベクター（Disparity Vector）」を生成します。
• 垂直視差・回転の自動検知と修正:
  第2章-4で解説した、脳に致命的なダメージを与える「1〜2ピクセルの垂直ズレ（上下ズレ）」や「微細な回転ズレ」を、生成した視差ベクターを基にミリピクセル単位で自動的にリバランシング（再整列）し、完全に水平なステレオ状態へと補正します。

② HIT（Horizontal Image Translation / 水平画像シフト）の実装

平行法で撮影されたクリーンなL/R映像に対して、「ゼロ視差面（スクリーン面）」を前後に動かして立体感をデザインする作業が HIT（水平画像シフト） です。

• 仕組み:
  左目用画像を右へ、右目用画像を左へ（またはその逆へ）デジタル平面上で水平方向にのみスライドさせます。
• 効果:
  左右の画像を内側にシフトさせると、重なるポイント（ズレ0ピクセル）が手前に移動するため、背景がより奥へと引き込まれます。逆に外側にシフトさせると、特定の被写体がスクリーン面にピタリと張り付き、手前への飛び出し効果を作ることができます。
• 注意点（オーバースキャンとクロップ）:
  画像を水平にずらすと、画面の左右の端に「映像が存在しない黒い隙間（ブランク）」が発生します。これを解消するため、3Dポストプロでは、あらかじめ撮影・レンダリング時に数％広めに画角を確保しておく「オーバースキャン（Overscan）」での素材書き出しを行い、最終的に黒い隙間をカット（クロップ）して仕上げるのが鉄則です。

③ ステレオVFXコンポジット（合成におけるZ深度の完全一致）

3D映像にCGエフェクト、テロップ（字幕）、実写の別素材を合成（コンポジット）する場合、「元映像の奥行きと、合成する素材の奥行き（Z深度）を完全に一致させる」必要があります。

• デプスマッチング:
  例えば、役者の手前に火の粉のCG（パーティクル）を合成する場合、その火の粉のL/RのDisparity（ピクセルズレ）を、役者のDisparityよりも大きく（手前に）設定しなければなりません。もし火の粉のズレが役者より小さければ、「見た目は役者の手前を飛んでいるのに、立体感としては役者の奥に存在する」という、脳が処理できない空間矛盾が発生します。
• ステレオ・ロトスコープ（マスク処理）:
  実写の役者を切り抜くマスク（ロト）を作成する場合も、L側のマスクを単にR側にコピーするだけでは使えません。視差ベクターを用いて、L側のマスク形状をR側の視差に合わせて自動変形（ワープ）させることで、左右の切り抜き境界の奥行きを完璧に一致させます。

④ ステレオ品質管理（Stereo QA / クオリティ・アシュアランス）

ポストプロの最終段階では、マスターデータの品質管理（QA）として、特殊な表示モードを用いて視差のエラーを全フレームチェックします。

【代表的なステレオQA表示モード】

1. アナグリフ（Anaglyph） ──> 赤・青のメガネで見るモード。左右のズレ幅（Disparity）を視覚的に最も確認しやすい。
2. 差分表示（Difference） ──> LとRの映像を引き算し、重なっている部分をグレー、ズレている部分を白黒で表示。垂直ズレを発見するのに最適。
3. インターレース / ラインバイライン ──> 奇数ラインにL、偶数ラインにRを表示。偏光3Dモニターでのリアルタイムチェックに使用。

💡 現場の全レイヤー（初心者・プロ・開発者）への実務アドバイス

• 初心者クリエイターへ:
  「字幕（テロップ）」を合成するときは、必ず映像の中で最も手前にある被写体と同じ、あるいはそれよりもさらに手前（負のパララックス側）に配置してください。背景の奥に字幕が埋め込まれると、手前の被写体と重なった瞬間に激しい目の痛みを引き起こします。
• プロの編集・カラリストへ:
  カラーグレーディング（色調整）を行う際、左右のカメラの輝度・色差をマッチングした後は、必ず「L/Rのカラーノードを同期（リンク）」して操作してください。片方の目だけに強い周辺光量落ち（ヴィネット）やクリエイティブな色転びを加えると、左右の網膜に映る情報のバランスが崩れ、立体感が平坦化してしまいます。
• システム開発者へ（ポストプロ・プラグインの実装）:
  タイムライン上のステレオ3D映像から自動で「最大・最小ピクセル視差」をスキャンし、あらかじめ設定した上限値（例：総深度予算80px）を超えたフレームに自動で警告マーカーを打つような「ステレオ・セーフティ・アナライザー」の機能をエディタやパイプラインに実装することで、人間によるチェック漏れを防ぎ、納品プラットフォーム（映画館、Vision Pro等）のQA基準を確実にクリアできます。

撮影・レンダリングされた映像を、編集・合成・クオリティ管理するワークフローです。

ここでは3D立体映像をCGで制作する上での制作工程、パイプライン、注意点などを記述していきます。

ステレオ編集・コンポジットの基礎

L/R映像の同期とカラーマッチング

Disparity Map（視差マップ）の活用

視差解析（Stereo Matching）によるデプス制御

2D-3D変換（Deepening）の技術

グラフィックスと字幕（Overscan & UI）

3D空間における字幕（Subtitles）やUI配置の最適化

ウィンドウバイオレーション（画面端での立体矛盾）の回避

3D映像の合成・編集

3D映像の合成や編集のためにはLRのフッテージを同時に扱う必要があります。編集点、グレーディング、視差の調整、ロールの調整などが必要になります。
ツールとしてはNuke (NukeX / Nuke Studio)、DaVinci Resolve Studio（Fusion Studio）が最適なツールです。

1. 実写3Dカメラ映像の合成・編集（ステレオマッチング）

左右2つのレンズで撮影された実写映像は、一見同じに見えても、レンズの個体差や固定位置のわずかなズレ（歪み・色味・高さ）があります。これを完全に一致させないと、視聴者が激しい眼精疲労や頭痛を起こします。その作業をステレオマッチングと呼びます。

Nukeでの主要な作業手順

Oculaプラグイン（または標準立体視ツール）の活用
Nukeには、左右の映像のズレをピクセル単位で解析・修正するための最高峰のツール群が用意されています。

バーティカル・アライメント（垂直方向のズレ修正）
人間は左右の「水平なズレ（視差）」で立体を認識しますが、「垂直（上下）のズレ」には弱いです。ノード（OculaSolverなど）を使い、上下のズレを完全にゼロに補正します。

カラー＆フォーカス・マッチング
左右のレンズの個体差による、わずかな色味の違いやフォーカスのズレを自動で片方の映像に合わせます。

ワン・ライティング（共通化）
JoinViewsノードで左右を1本にまとめた後、マスク（ロトスコープ）を片方（例：左目）だけに描けば、視差を計算して右目用にも自動でマスクが追従します。

2. 2D映像から立体3D映像への変換（ステレオ・コンバージョン）

手元に1本の2D映像（片目分の映像）しか存在しない状態から、人工的に「もう片方の目の映像」を作り出す、ハリウッドの3Dリバイバル上映などで最も使われる技術です。

Nukeでの主要な作業手順

デプスマップ（奥行き情報）の作成
映像内のオブジェクトが「どれくらい手前にあるか、奥にあるか」を白黒のグラデーション（白＝手前、黒＝奥）で表現した「Z深度（Depth）」を作ります。NukeのDepthGeneratorを使うか、手動でロトマスクを切ります。

ディープ・コンポジティング
複雑な奥行き情報を持った素材を効率よく調整していくためにディープ・コンポジティングと呼ばれる工程が用いられる。

ピクセル・ディスプレイスメント（画素のズラし）
作ったデプスマップの情報を基に、手前にあるものほど大きく水平にズラし、奥にあるものは少しだけズラす（またはズラさない）という処理を施し、右目用の映像を擬似的にレンダリングします。

クリーンプレート（背景の描き足し）とインペイント
手前の物体をズラすと、その背後にあった「本来映っていないはずの背景（オクルージョン領域）」が空白になってしまいます。NukeのInpaintノードやPhotoshop、AIツールなどを用いて、空白になった背景を自然に描き足す（補完する）作業が必要となります。

3. VR（180度/360度3D）映像の合成・編集

VR映像は、通常の平面映像と違い「歪んだ空間（正距円筒図法など）」を扱います。さらに3D（立体視）が加わると、視差の計算が極めて複雑になります。

Nuke ＆ DaVinci Resolveでの作業手順

Nukeの「Cara VR」ツールの使用
Nuke（NukeX以上）には、VR専用の強力なツールセット「Cara VR」 が内蔵されています。360度3Dカメラ（複数のレンズ）の映像を繋ぎ合わせる「ステッチ」を高精度に行えます。

極（ポール）付近の視差の解消
VR3Dの最大の問題は、真上（天頂）や真下（底面）を見たときに、左右の目の視差が破綻することです。Cara VRは、視点が見上げる・見下ろす動きに応じて、自動で立体感（視差）をスムーズにフェードアウトさせる処理をしてくれます。

3D空間での文字・CG合成
VR空間に文字やCGを合成する場合、平面に置くと歪んでしまいます。Nukeの3D空間上で球体にプロジェクト（投影）するか、VR用のカメラトラッカーを使用して空間に配置します。

最終編集
Nukeで合成した重いVR動画を出力した後は、DaVinci Resolveのタイムラインに持ち込みます。DaVinci Resolveは16KまでのVRタイムラインに対応しており、ヘッドマウントディスプレイ（HMD）をPCに繋いで、実際の見え方を確認しながら最終的なカット編集や色調整が可能です。

3-2：2D-3D変換（2D-3D Conversion）技術の理論と実装

３D映像は常に2眼カメラや2台のカメラで撮影するとは限りません。通常の撮影したものを後から3D立体化したり、リアルタイムに立体にする「2D3D変換技術」が出てきました。国内でもJVCビクター、○○など、何社かが専用機などを開発しました。また、2D3Dコンバージョンサービスをおこなうプロダクションも出現しました。ハリウッドではStereoD（現SDFX）、Prime Focus、Legend3Dなどのスタジオが現在でもサービスを行っています。国内でもキューテック(Q-Tech)などがサービスを始めましたが、現在はサービスを休止しています。

撮影コストの削減や、過去の膨大な2D映像資産（アーカイブ）の有効活用、あるいは実写3D撮影が困難な過酷な環境でのリカバリー策として、ポストプロダクションにおいて極めて重要な位置を占めるのが「2D-3D変換（2D-3D Conversion / 擬似3D化）」です。

2D-3D変換とは、1枚の平面画像（2D）から、最新のアルゴリズム、AI、およびアーティストの手作業によって「擬似的な左右の視差（Disparity）」を創り出し、高品位な3D立体映像へと再構築する技術です。

① 2D-3D変換の基本メカニズム

2D-3D変換のワークフローは、本質的に「デプスマップ（Depth Map / 深度マップ）の生成」と「ピクセル・ディスプレイスメント（Pixel Displacement / 画素置換）」の2つのステップで構成されます。

1. デプスマップ（深度マップ）の生成

• 概要: 2D映像の1フレームに対し、画面内の「何が手前にあり、何が奥にあるか」を白黒のグラデーションで表現した2次元のグレースケール画像を生成します。
• 階調のルール: 一般的に、「最も手前（最前面）のオブジェクトを完全な白（255）」、「最も奥（無限遠）の背景を完全な黒（0）」として定義し、その間を256階調のグレーで滑らかに繋ぎます。
• 生成の手法:
  • AI・ディープラーニング（Depth Estimation）: 近年では、MiDaSやDepth AnythingなどのAIモデル（単眼深度推定アルゴリズム）を用いて、1枚の2D画像から一瞬で高精度なデプスマップのベースを自動生成する技術が主流となっています。
  • アーティスティック・ロトスコープ: 自動生成では境界線が曖昧になりがちな被写体の輪郭（髪の毛やエッジなど）に対し、手作業で精密なマスク（ロト）を切り、奥行きの階調（ボリューム）を個別に割り当てて補正します。

2. ピクセル・ディスプレイスメント（画素の水平シフト）

• 生成したデプスマップの「白（手前）」から「黒（奥）」の輝度値を基準に、元の2D画像を左右に水平シフト（ディスプレイスメント）させ、左目用（L）と右目用（R）の2つの新規ビューをレンダリングします。
• 処理のロジック:
  デプスマップが「白（手前）」の領域のピクセルは、L画像では右へ、R画像では左へ大きくシフト（負のパララックス）させます。「黒（奥）」の領域は逆にシフト（正のパララックス）させます。これにより、1枚の2D画像から数学的に正しいDisparityが生成されます。

② 2D-3D変換特有の課題：「オクルージョン（隠蔽領域）」の解決

2D-3D変換において、最も技術的難易度が高く、クリティカルなエラーとなるのが「オクルージョン（Occlusion / 隠蔽領域）」の処理です。

• 現象:
  手前にある人物のピクセルを左右にシフトさせると、2D画像の状態では「人物の真後ろに隠れていて映っていなかったはずの背景の隙間（空白地帯）」が左右の端に露出してしまいます。
• インペインティング（Inpainting / 画素補完）による解決:
  この発生した空白（情報が存在しない領域）に対し、ポストプロのVFXツール（Nuke、After Effectsなど）の「クローンスローク」や、最新の「生成AI（Generative Inpainting）」を用いて、周囲のテクスチャから「隠れていたはずの背景」を自然に予測・自動生成して埋める作業を行います。このインペインティングの精度が、2D-3D変換のクオリティ（実写と見紛うか、チープなペーパークラフトのように見えるか）を決定づけます。

📊 2D-3D変換のメリットとデメリット

💡 現場の全レイヤー（初心者・プロ・開発者）への実装アドバイス

システム開発者へ（リアルタイム変換エンジンの実装）:
Apple Vision Proなどの空間コンピュータや最新の3Dテレビでは、2Dの映画や配信映像をリアルタイムで3Dに変換して表示するコンバージョンシェーダーがOSレベルで実装されています。開発の際は、単眼深度推定モデル（ニューラル・プロセッシング・ユニット/NPU用に軽量化したAIモデル）をパイプラインの最前段に組み込み、毎フレームのデプスマップから頂点シェーダー（Vertex Shader）上でメッシュを前後に歪ませることで、実時間（低遅延）での空間的Off-Axisレンダリングを可能にします。

初心者クリエイターへ:
近年はスマートフォンのポートレートモード等で手軽にデプスマップが取得できます。2D-3D変換の感覚を掴むには、まず静止画とデプスマップを用意し、After Effectsの「ディスプレイスメントマップ」エフェクトを使ってL/R画像を自作してみるのが最も直感的な学習ステップです。

プロのVFXアーティスト・カラリストへ:
完全にフラットな壁や、グラデーションのない単色背景（グリーンバック等）の前に被写体が立っているカットは、オクルージョンの隙間を埋めるインペインティング（背景補完）が最も容易であるため、2D-3D変換に極めて向いている「セーフなカット」です。逆に、手前に細かい網の目のフェンスがあり、奥に複雑な群衆がいるようなカットは変換コストが爆発するため、絵コンテの段階でNative 3D撮影にするか避けるべきです。

3-3：国内外における2D-3D変換の主要専門スタジオ

2D-3D変換（2D-3D Conversion）は、膨大な手作業と高度な自動化アルゴリズム、そして厳格なステレオクオリティ管理（QA）を必要とするため、ハリウッドの大型ブロックバスター映画や大手配信プラットフォームのコンテンツ制作では、世界的な実績を持つトップクラスの専門VFX・ステレオ変換スタジオに発注されるのが一般的です。

① 海外の主要スタジオ（進化を続けるハリウッドの巨人）

ハリウッド映画の3Dコンバージョン市場は、数千人規模のアーティストを抱えるグローバル企業が牽引しています。近年では、3D映像に加えて総合VFXスタジオへと進化を遂げる動きが活発です。

1. SDFX Studios（エスディーエフエックス・スタジオ / 旧 Stereo D）

• 概要:
  1950年代からの歴史を持つポストプロダクション大手「Company 3」傘下のスタジオであり、かつて「Stereo D（ステレオ・ディー）」の名で世界に轟かせた最高峰の立体視変換・VFX専門スタジオです。2022年に、立体映画のレガシーを引き継ぎつつフルサービスのVFXビジネスへと進化するため「SDFX Studios」へとリブランディングを行いました。 [1, 2, 3]
• 特徴と実績:
  『マーベル・スタジオ』作品（『スパイダーマン：ブランド・ニュー・デイ』など）や、ルーカスフィルム（『マンダロリアン＆グローグー』）、さらにはジェームズ・キャメロン監督直々の監修による『ターミネーター2：3D（25/35周年記念上映）』など、3D映画史の金字塔を数多く手がけています。広角レンズによる近接アクションシーンに対し、破綻のない見事な手前（Foreground）のパースペクティブを創り出すことで定評があります。 [1, 2]

2. Legend 3D（レジェンド3D / 現 Legend）

• 概要:
  SDFX（旧Stereo D）と並び、ハリウッドの3Dコンバージョン市場を二分してきたデジタルフィルムプロセッシング発祥の老舗スタジオです。 [1, 2]
• 特徴と実績:
  ディズニーやソニーの作品（『パイレーツ・オブ・カリビアン/最後の海賊』や『スパイダーマン:ホームカミング』など）で圧倒的な実績を残しました。一度は経営破綻による再編を経験したものの、現在は「Legend」としてその特許技術とアーティスト陣を統合し、映画、テレビ、広告、さらにはVR/XRなどのイマーシブ・メディアの3D変換およびVFXサービスをグローバルに継続展開しています。 [1, 2, 3, 4]

3. Rays 3D（レイズ3D）

• 概要:
  アジア（主にインド）を拠点に、膨大なカット数を短期間で処理するハイボリュームなパイプラインを強みとする立体視専門スタジオです。近年需要が爆発しているアジア圏の3Dシアター向けや、空間コンピューティングデバイス向けの配給コンテンツにおいて欠かせない存在となっています。

歴史と現在の構造:
独自のコンバージョン技術「View-D」を武器に、『アバター（2009）』などの3D変換に深く関与。2014年にイギリスの高名なVFXスタジオ「Double Negative」を買収・合併し、現在は「DNEG」ブランドの下にPrime Focus Worldのステレオ変換チームを完全統合しています。
現在もPrime Focus LimitedはDNEGの親会社であり、傘下にはミドルバジェット向けクリエイティブスタジオの「ReDefine」なども擁し、全世界数千人規模のアーティストを繋ぐ世界最大の3D変換パイプラインを維持しています。 [1, 2, 3, 4, 6, 7, 8]

4. Prime Focus / DNEG（プライム・フォーカス / ディネグ）

概要:
1997年にナミット・マルホトラ氏によってインド・ムバイで設立された、メディア・エンターテインメントの巨大ポストプロダクション・グループです。3D立体映像の歴史においては、「世界で初めてハリウッドの長編映画をフル2D-3D変換したパイオニア」として、ボリウッドと称されるべき絶対的な功績を持っています。 [1, 2, 3]

② 国内の主要スタジオと研究機関（日本の独自技術とアプローチ）

日本国内では、ハリウッドのような人海戦術ではなく、アニメーション（Japanimation）への適応技術や、リアルタイム変換、放送・産業用領域と融合したアプローチが特徴です。

1. キュー・テック（Q-TEC / かつての先駆的サービス）

• 概要:
  日本のアニメーションやポストプロダクションを牽引してきた総合ポストプロダクションです。国内の映画館にデジタル3Dシネマ（RealDシステム）が導入され始めた2000年代後半、日本のアニメーション（2D）を高品質に3D立体映像化する「2D-3D変換サービス」をいち早く商用展開したパイオニアとして知られています。 [1, 2, 3]
• 歴史的実績:
  『劇場版 遊☆戯☆王』『映画 あたしンち3D』『トリコ3D カイマク!』など、日本のセルアニメ特有の平面的で線の多い映像に対し、キャラクターを自然にレイヤー化して破綻なく奥行きを与える独自のコンバージョンノウハウを確立しました。現在は3Dブームの終焉に伴い当時のスタジオとしての変換サービス単体は収束していますが、そこで培われたデプス管理やアニメーションのコンポジット（撮影）技術、デジタルリマスタリングのノウハウは、現代の4K/8Kリマスターや高精細映像処理の基盤へと受け継がれています。 [1, 2]　「キャプテン・ハーロック3D」

2. NHKテクノロジーズ（NHK Technologies）

• 概要:
  NHKグループの技術集団として、放送の最先端を担う総合技術会社です。
• 特徴と実績:
  エンターテインメントの映画とは異なり、「放送・リアルタイム中継・8K超高精細映像」と立体視の融合において国内トップクラスの技術ソリューションを持っています。過去の膨大なNHKアーカイブ映像（2D）を教育・展示イベント用に立体化する高度な変換技術を保有しているだけでなく、近年では8K映像の空間音響（3Dオーディオ）技術と組み合わせることで、VR/XR空間における超臨場感コンテンツの生成・シミュレーションの技術開発をリードしています。 [1]

3. ソリッドレイ研究所（Solidray Laboratories）

• 概要:
  日本の産業用VRおよび立体映像のパイプラインにおいて、古くから最前線を走る先駆的な企業・研究所です。位置関係や濃淡変化から凹凸を類推し、高速にデプスマップを生成する「リアルタイム3D変換」のシステムを展開し、国内の立体視設計の指標となっています。

4. ノヴィアス（Novius）

• 概要:
  AI（人工知能）を活用した動画の3D化技術および、裸眼3Dディスプレイ向けの映像変換技術をリードする日本の開発・クリエイティブスタジオです。単眼の2D画像コンテンツから、AIモデル（ディープラーニング）を用いて極めて高精度に距離（DEPTH）を予測・抽出する最新技術を商用展開しています。

世界の3Dコンバージョン・スタジオ構造マップ

ハンドブック内で世界の主要スタジオの立ち位置をマクロに把握するための整理です。

「日本・セルアニメ＆放送テック型（職人技の継承＋超高精細・AI）」：かつての キュー・テック や現在の NHKテクノロジーズ が代表。セルアニメの3D化という日本独自の文化からスタートし、現在はAIデプス推定や8K・空間音響を巻き込んだ次世代イマーシブ技術へと昇華させている。 [1, 2]

「ハリウッド・メガVFX型（人海戦術＋最高峰VFX）」：SDFX Studios (旧Stereo D) や Legend が代表。映画館の超大画面や空間コンピュータ（Vision Pro等）に耐えうる完璧な3D空間を、ロトスコープ職人と先進AIのハイブリッドで構築する。 [1, 2, 3]

第4章　ディスプレイ技術と視聴環境
Display & Viewing Environments

制作したコンテンツが、どのような環境でどう見られるかを考慮するための章です。

3Dディスプレイの方式と特徴

偏光方式、アクティブシャッター方式、裸眼立体ディスプレイ（Autostereoscopic）

VR/AR/MRヘッドセットにおける立体視

3D映像とXRデバイスの親和性、IPD（瞳孔間距離）の最適化

視聴ストレス（3D酔い・映像酔い）の軽減

輻輳・調節矛盾（Visual Fatigue / VAC）の原因と対策

３D立体映像の方式
映画
アトラクション
ディスプレー
LED
ドーム
VR

4-1：3Dディスプレイの方式と特徴

ポストプロダクションや3D CG空間で完璧に設計された視差（Disparity）データも、最終的にコンテンツを映し出すディスプレイの方式によって、観客への届き方や視覚ストレスの度合いが変化します。

現代の立体視ディスプレイ技術は、大きく分けてメガネを着用する「偏光方式」「アクティブシャッター方式」、そしてメガネ不要の「裸眼立体ディスプレイ（空間再現ディスプレイ）」の3種類に分類されます。それぞれの表示メカニズムと、制作上の注意点を解説します。

① 偏光方式（Passive Polarized Glasses）

• 仕組み:
  ディスプレイの表面に特殊な偏光フィルター（FPRなど）を配置し、奇数ラインの画素には「左回り（または左傾斜）」の光、偶数ラインには「右回り（または右傾斜）」の光を持たせて同時に画面へ出力します。観客は、左右のレンズにそれぞれ異なる偏光フィルターが貼られた「偏光メガネ（パッシブメガネ）」をかけることで、L/Rの映像を分離して受け取ります。
• 主な用途:
  一般的な映画館（RealDシステムなど）、かつての家庭用3Dテレビ、一部のパッシブ型3Dモニター。

⭕ メリット

• 低コストで軽量: メガネ自体に電子回路が含まれないため、非常に安価で軽く、大人数のシアター上映に最適です。
• フリッカーフリー: 左右の映像を同時に常時出力しているため、画面のチラつき（フリッカー）がなく、目が疲れにくいのが特徴です。

❌ デメリット

• 解像度が半分になる: 画面の走査線を奇数（L）と偶数（R）に切り分けるため、縦方向（または横方向）の実質的な解像度が半分（4K画質なら2K相当）に低下します。
• 視野角（クロストーク）の制限: 首を左右に大きく傾けたり、画面を上下の斜めから見上げたりすると、偏光の軸がズレてしまい、本来見えてはいけないもう片方の映像が透けて二重に見える現象（クロストーク / ゴースト）が発生します。

② アクティブシャッター方式（Active Shutter Glasses / 時分割方式）

• 仕組み:
  ディスプレイ側が、1秒間に120回〜240回という超高速で「L画像」と「R画像」を交互に切り替えてフルスクリーン表示します（時分割表示）。これに同期して、観客が装着した「液晶シャッターメガネ（アクティブメガネ）」の左右のレンズが、赤外線やBluetooth信号によって交互に不透明（黒）に切り替わり、左目の時は左レンズ、右目の時は右レンズを物理的に開閉します。
• 主な用途:
  IMAX 3Dシアター（一部のデジタル方式）、高級プロジェクター、かつてのハイエンド3Dテレビ、PCゲーム用3Dシステム（NVIDIA 3D Visionなど）。

⭕ メリット

• フル解像度を維持: ディスプレイの全画素を使ってL/Rを交互に出力するため、パネルの持つオリジナル解像度（4Kなら完全な4K）を100%維持したまま、極めて高精細な立体感が得られます。
• クロストークが少ない: 完全に映像を時間で遮断するため、偏光方式に比べて左右の映像が混ざり合うゴースト現象が抑えられます。

❌ デメリット

• フリッカーと輝度の低下: 高速で画面とメガネが明滅するため、蛍光灯などの環境光下では部屋全体がチラついて見え、目が疲れやすくなります。また、液晶シャッターを通すことで、画面の明るさ（輝度）が体感で半分以下に落ちるため、制作側はあらかじめ明るめのカラーグレーディング（3D用LUTの適用）を行う必要があります。
• 運用コスト: メガネにバッテリーや通信基盤が内蔵されているため、重く、高価で、充電やペアリングの管理といった現場運用コストが高くなります。

③ 裸眼立体ディスプレイ（Autostereoscopic / Spatial Reality Display）

• 仕組み:
  観客がメガネを一切かけずに、肉眼でそのまま立体像を認識できる次世代のディスプレイ技術です。液晶パネルの表面に微細な「レンチキュラーレンズ（かまぼこ型の凸レンズ列）」や「パララックスバリア（スリット状の遮光板）」を配置し、見る角度に応じて光の進む方向を物理的にコントロールします。
• 進化技術（アイトラッキング連動）:
  近年では、ソニーの「空間再現ディスプレイ（Spatial Reality Display）」や、Looking Glassなどのデバイスが主流です。ディスプレイ上部の高速カメラが「視聴者の目の位置（瞳孔）」をリアルタイムにトラッキングし、その角度から見たときに完璧に符号するOff-Axis（偏心平行）なL/R映像をミリ秒単位で動的にレンダリング・射出します。
• 主な用途:
  デジタルサイネージ、医療用3Dモニター、製造業・建築の3D CADプレビュー、空間コンピューティングのエディタ環境。

⭕ メリット

• 完全なメガネフリー: 視聴者の物理的・心理的ハードルを完全になくし、現実の空間にオブジェクトが実在するような「窓覗き込み効果」を提供します。
• 高い没入感: 視点を左右上下に動かすと、それに合わせてオブジェクトの側面や底面が見える「運動視差（Motion Parallax）」を再現できるため、2眼式3Dを超えた空間認識が可能です。

❌ デメリット

• 同時視聴人数の制限: 基本的に「カメラが認識している1人（または特定の数人）」に向けて最適な光を届ける設計であるため、映画館のように多人数がバラバラの位置から同時に同じクオリティの立体を見る用途にはまだ向いていません。
• 開発・制作コストの高さ: 1つの2D視点（SBSなど）だけでは機能せず、デバイス固有のSDK（Unity/Unreal Engineプラグイン）を用いて、複数アングルのマルチビュー映像を同時にリアルタイム生成・出力するシェーダー実装が必要です。

📊 3Dディスプレイ方式の比較まとめ

💡 現場の全レイヤー（初心者・プロ・開発者）への実装アドバイス

システム開発者へ（裸眼3D/空間再現ディスプレイの実装）:
裸眼立体ディスプレイ向けのアプリケーションを実装する際は、デバイスが要求する「マルチビュー・インターリーブ（複数の視点映像を1枚のパネルに格子状に並べる処理）」のレンダリング負荷を考慮する必要があります。通常のL/Rの2倍の描画コストではなく、4倍〜8倍（4〜8パスのレンダリング）が必要になるケースがあるため、動的ミップマップの最適化や、不要なポストプロ（重いブルームや被写界深度エフェクトなど）の無効化をコンパイル時の最適化ロジックに組み込んでください。

初心者クリエイターへ:
自分が制作している映像が、最終的に「偏光（映画館）」と「シャッター（IMAX/TV）」のどちらで上映されるかを必ず確認してください。アクティブシャッター環境がゴールの場合は、映像が暗く沈むことを見越して、波形モニター（Waveform）を見ながらシャドウを持ち上げた「3D専用のマスター」を作る必要があります。

プロのカラーリスト・VFXアーティストへ:
偏光方式のモニターで作業する場合、首を傾けるとクロストーク（二重ブレ）が発生するため、常に画面に対して頭を垂直に保つよう注意してください。また、画面の周辺部で発生しやすいクロストークを検知するために、前章で解説した「差分表示モード」を併用することが必須です。

（補足）：ライトフィールド技術の旗手「Looking Glass」

第4章の「裸眼立体ディスプレイ」の項目で、現在最も技術的に成功し世界中で導入されているのが、Looking Glass Factory社が開発する「Looking Glass」シリーズです。 [1]

🔬 表示のメカニズム：ライトフィールド（光線再生）技術

一般的な2眼式3D（メガネ式など）や、前述の「アイトラッキング連動型」の裸眼ディスプレイは、基本的に「1人の視聴者（左右2つの目）」だけをターゲットにしています。

これに対し、Looking Glassは高精細な液晶パネルの表面に、緻密に計算された「レンチキュラーレンズ（微細なかまぼこ型の凸レンズ配列）」を配置し、空間に対して45〜100個もの異なる角度の映像（視点）を同時に射出します。これにより、光の進む「方向」そのものを空間に再現する「ライトフィールド（光線再生）技術」を実現しています。 [1, 2, 3, 4]

⭕ 圧倒的なメリット

• 多人数による同時視聴が可能:
  アイトラッキング（視線追跡）を行わないため、ディスプレイの前に並んだ複数人が、それぞれの立ち位置から「異なる角度のリアルな立体像」をメガネなしで同時に観察できます。 [1, 2]
• 運動視差（Motion Parallax）の完全な再現:
  のぞき込む位置を左から右へ変えると、現実の物体と同じように「見えなかった側面や背景」が回り込んでシームレスに表示されます。 [1]
• 優れた開発環境:
  Unity、Unreal Engine、Blender用の公式プラグイン、およびAIによる2D-3Dデプスマップ自動生成ツールが揃っており、デジタルアーティストや3Dモデラーの開発効率が極めて高いのが特徴です。 [1, 2]

📊 偏光方式 vs アクティブシャッター方式：メーカーと方式の決定的な違い

ハンドブック内で、メガネを用いる伝統的な2大方式を体系的に比較・分類するための詳細データです。

① 偏光方式（パッシブ方式）

🏢 代表的なメーカーと規格

• 映画館（シアター）: RealD（リアルディー）方式（世界シェアNo.1、円偏光）、MasterImage 3D
• テレビ・モニター: LGエレクトロニクス（CINEMA 3D）、Vizio、日本マランツ（産業用・医療用偏光モニター）

⚙️ 方式の核心：空間分割（Spatial Multiplexing）

• 仕組み:
  1枚のディスプレイの画面走査線を、奇数行（左目用）と偶数行（右目用）に「空間的に分割」して同時に出力します。
  メガネのレンズには、左右で異なる軸を持つ偏光フィルター（例：右回り／左回りの円偏光）が貼られており、対応する光だけを透過させて像を分離します。 [1, 2, 3]
• 技術的な特徴:
  メガネはただのプラスチック製フィルターなので、電池が不要で1個数百円と極めて安価です。しかし、1フレームの中にL/Rを半分ずつ詰め込むため、実質的な解像度は必ず半分に低下します（4K映画でも縦のラインが半分にカットされ、2K相当の質感になります）。 [1, 2]

② アクティブシャッター方式（アクティブグラス方式）

🏢 代表的なメーカーと規格

• 映画館（シアター）: XPAND（エクスパンド）方式（劇場用シャッターメガネの代表格）
• テレビ・プロジェクター: ソニー（BRAVIA）、パナソニック（VIERA）、JVCケンウッド、エプソン（ホームシアター用プロジェクター）、NVIDIA（3D Vision） [1, 2]

⚙️ 方式の核心：時分割（Temporal Multiplexing / フレームシーケンシャル）

• 仕組み:
  ディスプレイ側が、1秒間に120回〜240回（120Hz〜240Hz）という超高速で、L画像とR画像をフル画面で交互に出力（フレームシーケンシャル）します。
  これと同期（赤外線やBluetooth通信）して、メガネ側の「液晶シャッター」が「左目表示の瞬間は右のレンズを黒く閉じ、右目表示の瞬間は左を閉じる」という物理的な開閉を毎秒120回以上繰り返します。 [1, 2]
• 技術的な特徴:
  パネルの画素を余すことなく使うため、100%フル解像度のハイクオリティな立体視（完全な4K画質など）が可能です。
  一方で、メガネに「液晶パネル、受信機、バッテリー」を搭載する必要があるため、1個あたり1万〜2万円と高価で重く、フリッカー（チラつき）による目の疲労リスクを伴います。 [1, 2, 3]

🎨 比較表（ハンドブック掲載用）

1. 映画館の立体方式（プロジェクター投影システム）

映画館では、1台または2台の超高輝度プロジェクターから発せられた光をスクリーンに反射させ、観客のメガネで分離する手法が主流です。主に以下の3つの方式が世界中のシアターを二分しています。

① RealD（リアルディー）方式 ──【世界シェアNo.1・偏光】

• 仕組み: 1台のプロジェクターのレンズ前に、高速で偏光の向きを切り替える特殊な電気フィルター（ZScreen）を配置します。L映像の時は「右回り」、R映像の時は「左回り」の「円偏光（Circular Polarization）」の光を交互に高速射出します。
• スクリーン: 光の偏光特性を維持したまま反射させるため、表面に銀をコーティングした高価な「シルバースクリーン」が必須となります。
• 特徴: 観客は軽量なプラスチック製の円偏光メガネを着用します。首を左右に傾けても映像が二重（クロストーク）になりにくいのが最大のメリットです。

② IMAX 3D（アイマックス）方式 ──【最高峰の没入感・2台同時投影】

• 仕組み: 2台の巨大なプロジェクターを同時に使用し、1台は左目用、もう1台は右目用の映像を同時にスクリーンへ投影します。
• 光源の違い:
  • デジタル（初期）: 「直線偏光」を使用するため、首を傾けると映像が二重にブレる弱点がありました。
  • レーザー（現行）: 左右のプロジェクターから、それぞれ波長（色成分）を微細に変えた光を射出する「波長多重方式（分光方式 / ドルビー3Dに近い技術）」を採用しています。
• 特徴: 偏光のように首の傾きによるエラーが発生せず、IMAXの超巨大で明るいスクリーンでも、隅々までクリアで圧倒的な明るさの立体感を維持できます。

③ XPAND（エクスパンド）方式 ──【時分割・シャッター】

• 仕組み: プロジェクターは通常の白いスクリーンのまま、LとRのフル映像を交互に高速出力します（時分割）。
• 特徴: 観客は、赤外線でプロジェクターと同期する「液晶シャッターメガネ」を着用します。シルバースクリーンが不要なため劇場側の導入コストは低いですが、メガネが重く、画面が暗くなりやすいデメリットがあります。

🏢 2. LEDディスプレイの立体方式（次世代・自発光型）

近年、商業施設や映画館（LEDシアター）で爆発的に普及している大型LEDディスプレイ（SonyのCrystal LEDやSamsungのOnyxなど）における立体方式です。プロジェクターのような「光の反射」ではなく、「LED素子自体が自ら発光する」という特性を活かしたアプローチが行われます。

① アクティブシャッター方式（フレームシーケンシャル）──【屋内・展示の主流】

• 仕組み: LEDパネル自体が、超高速（例：120Hz〜240Hz）でL画面とR画面を丸ごと交互に切り替えて自発光します。観客は通信で同期したアクティブシャッターメガネを着用します。
• メリット: LEDはプロジェクターと違って「圧倒的な輝度（明るさ）」と「完全な黒（高コントラスト）」を出せるため、シャッターメガネを通しても映像が全く暗くならず、吸い込まれるような超高精細な立体感が生まれます。

② 偏光方式（FPR / 空間分割）──【LEDシネマ・耐久性重視】

• 仕組み: LEDディスプレイの表面（モジュール表面）に、1ラインごとに微細な偏光フイルムを直接ラミネート加工します。奇数ラインのLEDは左目用、偶数ラインのLEDは右目用の偏光を出力します。
• メリット: 観客は安価で軽い偏光メガネで済むため、映画館にLEDディスプレイを導入する際（Samsung Onyxなど）や、大人数が集まるイベント展示で重宝されます。
• デメリット: ディスプレイ表面に施された細かな偏光フィルターのピッチと、観客の立ち位置の距離（視野角）がシビアであり、近づきすぎると上下の立体感が破綻しやすい特性があります。

③ 裸眼3D（L-Shaped LED / デジタルサイネージ）──【メガネなし・錯視効果】

• 仕組み: 新宿の「巨大な三毛猫」や渋谷の「秋田犬」などで有名な、ビル壁面の巨大LEDサイネージです。
• 錯視のメカニズム:
  これは厳密な2眼式立体視（L/Rの分離）ではなく、「L字型（または湾曲構造）のLEDディスプレイ」と、「人間の脳の錯覚（アナモルフィック・プロジェクション）」を利用したものです。
  ビルを見上げる「特定の1つの視点」から逆算して、映像内に立体的な「偽の立体フレーム（枠）」を描き、その枠からキャラクターが飛び出して動くようなパース（遠近法）を2D映像としてレンダリングします。肉眼で驚くほどの立体感（飛び出し）を感じますが、見る角度（正面以外）から外れると、映像がビヨーンと横に伸びて立体感が消失する特性があります。

📊 映画館（スクリーン）vs LEDディスプレイの特性比較

💡 ハンドブック執筆のアドバイス

「今後の展望」の章に繋がる重要なポイントとして、「これからのイマーシブシアターは、プロジェクターからLEDディスプレイへとシフトしていく。LEDの圧倒的な輝度とコントラストは、従来の3D映画の最大の弱点であった『画面の暗さ』を完全に克服し、VAC（輻輳・調節矛盾）のストレスさえも脳の錯覚で軽減させるほどリアルなデプス（深度）をもたらす」と結論づけると、開発者や撮影技師にとって極めてエキサイティングな未来の指針となります。

1. サムスン（Samsung）：「Onyx（オニキス）」Cinema LED ──【映画館】

• 製品の概要:
  世界初のDCI（映画業界規格）認証を受けた、劇場用大型LEDシアタースクリーンです。プロジェクターを使わず、壁一面に並べられた高精細LEDパネルが直接映画を描写します。 [1]
• 3D技術と実績:
  立体視システムとして 「Onyx 3D」 というパッケージを提供しています。時分割（アクティブシャッター方式）をメインに採用しており、従来の3D映画の弱点だった「メガネをかけると画面が暗く沈む、字幕が二重にブレる」という欠点を完全に克服しました。
  • 実績: 韓国やアメリカ、インドなどの主要都市のシネマコンプレックスに導入され、ジェームズ・キャメロン監督の『アバター：ウェイ・オブ・ウォーター』などの超大作において、かつてない明るさと漆黒の奥行きを持つ最高品質の3D映画体験を提供しました。 [1, 2, 3, 4]

2. ソニー（Sony）：「Crystal LED」シリーズ ──【産業・制作現場】

実績: 製造業（自動車メーカーの3D CADデザインレビュー）や医療シミュレーションの場において、メガネをかけても全く暗くならない超高精細な立体プレビュー環境として導入されています。また、ソニーPCL（東宝スタジオ内など）が主導する「バーティカル・プロダクション（背景のLEDに3D空間を描いて現実の役者と同時に撮影する手法）」のスタジオにおいて、立体的な空間の広がりや運動視差を検証する制作機材のインフラとなっています。 [1, 2, 3]

製品の概要:
画素ごとに極めて微細なLED素子を配置した、ソニーの最高峰自発光ディスプレイシステムです。 [1]

3D技術と実績:
最新のCシリーズ、Bシリーズ、および映画撮影専用の「VERONA（ヴェローナ）」などは、標準で「3D入力信号（アクティブシャッター方式用の同期）」に対応しています。

実績: 製造業（自動車メーカーの3D CADデザインレビュー）や医療シミュレーションの場において、メガネをかけても全く暗くならない超高精細な立体プレビュー環境として導入されています。また、ソニーPCL（東宝スタジオ内など）が主導する「バーチャル・プロダクション（Virtual Production）」のスタジオにおいて、立体的な空間の広がりや運動視差を検証する制作機材のインフラとなっています。 [1, 2, 3]

Liminal Space（リミナル・スペース）社 です。 [1]

彼らが開発した特許技術「Ghost Tile（ゴースト・タイル）」は、従来の3D映画やプロジェクター投影の限界を完全に打ち破り、「HMD（ヘッドセット）なしで、大人数が同時にホログラフィックな3D空間を共有する」という次世代のイマーシブ体験を実現しています。 [1, 2]

日本国内では、大型映像・音響インフラの最大手であるヒビノ株式会社（Hibino）が2023年に同社と資本業務提携および技術ライセンス契約を結び、ライブコンサートなどで大規模な運用実績を上げています。 [1, 2, 3]

ハンドブックの「今後の展望」や「LEDディスプレイ技術」の最先端事例として、そのまま組み込める解説を用意しました。

4-1（発展）：Liminal Space社と「Ghost Tile」技術

🔬 技術の核心：パッシブ3次元LED技術「Ghost Tile」

Liminal Space社が手がける「Ghost Tile」は、LEDパネルの表面に独自の微細な偏光フィルターを施工したパッシブ（偏光）方式の3次元LEDディスプレイ技術です。 [1, 2]

観客は軽量な専用3Dグラスを着用して鑑賞します。この技術の登場により、従来の「3D映画館（プロジェクター投影）」が抱えていた弱点がすべて解決されました。 [1]

1. 圧倒的なステレオ・コントラスト比
   プロジェクターは暗い部屋でも光の乱反射で「黒」が浮いてしまいがちですが、自発光LEDであるGhost Tileは「完全な漆黒」を表現できます。これにより、3D映像の背景が完全に闇に溶け込み、被写体が本当に空気中に浮かび上がっているような（浮遊感のある）リアルなホログラム効果を生み出します。 [1, 2, 4]
2. 演者の影（キャストシャドウ）問題の解消
   従来のプロジェクションマッピングや3D投影では、スクリーンとプロジェクターの間にアーティストが立つと「人間の影」が映像に映り込んでしまい、立体感が破綻していました。Ghost Tileは「背景のLED自体が3D映像を発光している」ため、画面のすぐ目の前に演者やリアルな美術セットを配置し、映像と現実の人間を完全に融合させた演出が可能になります。 [1, 2, 3]
3. 高輝度・低遅延による「3D酔い」の劇的軽減
   アクティブシャッター方式のような画面のチラつき（フリッカー）がなく、非常に高いリフレッシュレートと超高輝度を維持できるため、長時間のイベントでも3D酔いや眼精疲労（VAC）のリスクが極めて低いという、生体的な優位性を持っています。 []

🚀 国内外における代表的な導入実績

1. YOASOBI ZEPP TOUR 2024 “POP OUT” ──【アジア初のドーム・ライブ運用】

• 概要:
  ヒビノ株式会社は、YOASOBIのZeppツアーにおいて、Liminal Space社のGhost Tileを搭載した大型LEDシステム「Immersive LED System」をアジアで初めてライブステージに実戦投入しました。 []
• 演出効果:
  入場時に観客全員に3Dグラスが配られ、ライブが始まると、ステージ背景のLEDからグラフィックスやキャラクターが客席に向かって縦横無尽に飛び出す、圧倒的な没入型エンターテインメントを提供。実写のアーティストのパフォーマンスと、LEDから出力される超高精細な3D VFXが空間で完璧にシンクロする未来のライブ演出を証明しました。 [1, 2]

2. STAR ISLAND 2024（お台場・福岡） ──【未来型花火エンタメへの導入】

• 概要:
  伝統的な花火と3DCGテクノロジーを融合させた大型未来型花火エンターテインメント「STAR ISLAND」にて、ヒビノのImmersive LED Systemが導入されました。 [1]
• 演出効果:
  会場の浜辺近くの特設ステージに、約90平米におよぶ半円状のGhost Tile LEDを設置。現代アーティスト・YOSHIROTTEN氏の太陽をモチーフとした3Dアート作品『SUN』の映像などを上映し、リアルな夜空の花火と、目の前に浮かび上がる巨大な3D光線アートが融合する、唯一無二の屋外空間演出を成功させました。 [1]

3. 北米市場（H&X Technologiesとの連携）

• 概要:
  アメリカ市場においては、大手映像レンタル・制作会社の「H&X Technologies」がLiminal Space社と提携し、同じくGhost Tileのレンタル運用を行っています。 [1, 2]
• 実績:
  世界的な音楽フェスティバル（CoachellaなどでのFlying Lotusの3Dライブステージ）や、大型のコーポレートイベント、展示会（水族館での巨大クジラの3Dライトフィールド再現など）において、メガネ型でありながら「VRヘッドセットの中に全員で一緒に入り込んでいるかのような感覚」を共有する、次世代の空間ストーリーテリング（Spatial Storytelling）の基盤として広く活用されています。 [, 2]

💡 ハンドブック執筆のための位置づけ（まとめ）

「3D立体映像は、かつての『映画館の座席に座って四角いフレームを覗き込む受動的なメディア』から、Liminal Space社のGhost Tileに代表される『現実のアーティストや空間演出（照明・レーザー・スモーク）と3DCGが同一空間で溶け合う、能動的なイマーシブ・インフラ』へと進化を遂げた。クリエイターや開発者は、単に画面内の奥行きを計算するだけでなく、現実の空間光工学とデジタル視差（Disparity）をいかにシームレスに調和させるかという、より高次元な空間設計スキルを求められている [1-2]。」 [1, 2]

4-2：VR/AR/MRヘッドセットにおける立体視（空間コンピューティングの最適化）

映画館やLEDサイネージのように「1枚の画面を離れて見る」環境とは異なり、VR/AR/MRヘッドセット（HMD: Head Mounted Display）を用いた立体視は、観客の目の前に配置された左右2枚の独立した超高精細ディスプレイに、それぞれ専用の映像を直接届ける仕組みです。

視野のほぼすべてがデジタル空間に覆われるため、没入感（臨場感）は全方式の中で最も高い一方、わずかな視差設計の誤りが「激しいVR酔い」や「空間認知の狂い」に直結します。本節では、Apple Vision ProやMeta Questシリーズを筆頭とする現代の空間コンピューティング環境における立体視の制御と、レンダリング最適化について解説します。

① 瞳孔間距離（IPD / Interpupillary Distance）の動的・静的最適化

HMDによる立体視を破綻させないための絶対的な前提条件が、ユーザーのIPD（瞳孔間距離）と、デバイスのレンズ位置・仮想カメラの間隔（Baseline）を完全に一致させることです。

• IPDのミスマッチがもたらす問題:
  ユーザーの実際の目の間隔（例：64mm）に対して、デバイスの物理レンズやCG空間内の左右カメラの間隔（例：60mmや68mm）がズレていると、脳は空間全体の「スケール（大きさ）」を誤認します。世界が小さく見える「ミニチュア効果（微視症）」や、逆に巨大に見える「巨視症」が発生し、目頭を強く引っ張られるような眼精疲労を引き起こします。
• デバイスごとのアプローチ:
  • Meta Quest 3 / Quest 3S:
    本体下部のダイヤルなどを用いて、ユーザーが自身のIPDに合わせて物理的にレンズの間隔を無段階（または段階的）に手動調整するシステムを採用しています。
  • Apple Vision Pro:
    デバイス内部に搭載されたアイトラッキング（視線追跡）カメラが、ユーザーの瞳孔の位置をミリ単位で自動計測。内蔵されたモーターがレンズの間隔を自動で物理駆動させて最適化します。さらに、OS（visionOS）レベルでレンダリングされる左右のオフアキシス投影マトリクスも動的に微調整され、ユーザーごとに完璧な空間スケールを担保します。

② 空間コンピューティングにおける高効率立体視フォーマット：MV-HEVC

高解像度（片目4Kクラス）の立体映像をHMDへスムーズに配信・再生するためには、従来のサイド・バイ・サイド（SBS）のような荒い動画フォーマットからの脱却が必要でした。そこで現代の業界標準となっているのが MV-HEVC（Multiview Video Coding） です。

• 仕組みとメリット:
  MV-HEVCは、ベースとなる「左目用の2D映像」に対し、「右目用の映像は、左目用からの『視差（Disparity）の差分データ』のみを記録する」という高度な圧縮アルゴリズムを持っています。
• 圧倒的なデータ軽量化:
  左右の映像を完全に2枚分エンコードするトップアンドボトム等に比べ、画質を一切落とすことなく、ファイルサイズを従来の約2D映像の1.3〜1.4倍程度（約30%〜40%の微増）に抑えることができます。Apple Vision Proの「空間ビデオ（Spatial Video）」や、主要なXR配信プラットフォームのベースインフラとして広く普及しています。

③ レンダリング負荷の軽減技術（最適化ロジック）

HMDでの立体視は、原理的に「左右2回分のレンダリング（2パス）」を行うため、通常の2Dアプリケーションの2倍のGPU負荷がかかります。HMDではフレームレートの低下（90fps〜120fpsの維持失敗）が即座に激しいVR酔いを引き起こすため、開発者は以下の最適化技術を必ず実装する必要があります。

1. シングルパス・ステレオレンダリング（Single Pass Stereo / Multiview）

従来の「左目をレンダリングした後に、右目をレンダリングする」2パス方式ではなく、1回のレンダリング命令（ドローコール）で、GPU内部のシェーダーが左右の視点マトリクスを同時に計算し、1枚のワイドなレンダーターゲット（またはテクスチャ配列）に左右の映像を同時に描き出す技術です。CPUのボトルネックをほぼ半減させることができます。

2. フォービエート・レンダリング（Foveated Rendering / 中心窩レンダリング）

人間の眼は「見つめている中心部分（中心窩）」の解像度は非常に高く認識しますが、周辺視野の解像度は驚くほど低く捉えているという生体特性を利用した技術です。
アイトラッキングカメラと連動し、ユーザーが今まさに見ている視線の中心部のグラフィックだけを超高精細にレンダリングし、それ以外の周辺視野の解像度（ピクセル負荷）を意図的に落とすことで、画質を損なわずに全体のレンダリング負荷を30%〜50%以上削減します。

📊 HMD（ヘッドセット）立体視の設計チェックリスト

HMD向けのゲーム、アプリ、3D映像（空間ビデオ）を開発・制作する際の、安全なデプスバジェットの基準です。

💡 現場の全レイヤー（初心者・プロ・開発者）への実装アドバイス

• 初心者クリエイターへ（空間ビデオ撮影）：
  iPhoneやVision Proで3D立体映像（空間ビデオ）を撮影する際は、「絶対にカメラを素早く動かさない（パン・チルト・手ブレを無くす）」ことを徹底してください。大画面スクリーン以上に、HMDでの不意の画面の揺れは、視聴者の三半規管を一瞬で破壊し、強烈な吐き気を引き起こします。撮影は三脚やジンバルで固定するのが鉄則です。
• プロのVFX・コンポジターへ：
  HMD向けの3Dコンテンツでは、実写とCGの境界線が「ドット単位」でシビアに露呈します。特に、キャラクターの輪郭のミスマッチ（フリンジやアルファのズレ）は、HMDで見ると境界線が空間から浮き上がってジャギジャギとした立体矛盾として見えてしまうため、エッジのカラーマッチングとロトスコープの精度を映画館向け以上に厳しく管理してください。
• システム開発者へ（XRエンジンの実装）：
  OpenXR規格に準拠した開発を行う際は、XR_EXT_eye_gaze_interaction（アイトラッキング）拡張モジュールを初期段階からパイプラインに組み込み、UIの選択時だけでなく、先述した「フォービエート・レンダリング」および「コンバージェンス（輻輳点）の動的調整」のトリガーとして視線データをフル活用する設計を行ってください。これにより、ハードウェアの性能を限界まで引き出した、VACのない究極のイマーシブ・アプリケーションが完成します。

HMD（ヘッドマウントディスプレイ）における「3D空間の重ね合わせ方」は、VR・AR・MRの各デバイスの光学的（オプティクス）構造によって、脳への視差負荷や設計思想が根本から異なります。 [1]

① VR（Virtual Reality）における立体視

• 光学構造:
  完全密閉型。現実の光を100%遮断し、目の前にある左右2枚のディスプレイの映像のみをレンズで拡大して見せます。
• 立体視の性質:
  背景からキャラクターまで、空間内のすべてのZ深度（奥から手前まで）をデジタル（3D CGや実写VR動画）で完全制御できます。そのため、第1章で解説した「1/30ルール」や「デプスバジェット」の計算に完全にハメ込むことができ、最も破綻のない理想的な立体視を設計しやすい環境です。 [1, 2]

② AR（Augmented Reality）における立体視（光学シースルー型）

• 光学構造:
  眼鏡型（XREAL AirやMicrosoft HoloLens 2など）。現実の景色（生光）がガラスを透過して直接目に入り、そこにハーフミラーや回折光導波路（ウェーブガイド）を用いて「デジタル光」を網膜に重ね合わせます。
• 立体視の性質:
  「ピントの調節（Accommodation）の基準」が常に現実の物体側にあるという過酷な制約があります。
  現実の2m先にある壁を見ている時、眼のピント（調節）は2m先に合っています。ここにデジタルで50cm手前に飛び出す3Dオブジェクトを表示すると、脳は「寄り目（輻輳）は50cm手前、ピント（調節）は2m先」という極めて激しいVAC（輻輳・調節矛盾）を起こします。そのため、ARの立体視設計では、「現実の物体のデプス（3Dスキャンによるオクルージョン）をリアルタイムに計算し、デジタルアセットを現実の距離に完全に一致させて配置する（飛び出しを極力作らない）」という、現実準拠の厳しい制限（クランプ）が必要になります。

③ MR（Mixed Reality）における立体視（ビデオシースルー型）

• 光学構造:
  Apple Vision ProやMeta Quest 3など、現代の空間コンピューティングの主流です。密閉型HMDでありながら、フロントに搭載された超高解像度・低遅延ステレオカメラで現実を撮影し、それをディスプレイにL/R映像（パススルー）として表示した上でデジタルCGを合成します [4-2]。 [1, 2]
• 立体視の性質:
  ARと異なり、「現実世界の映像も、デジタルCGも、すべて同じディスプレイ表面（1枚のレイヤー）」から発光されます [4-2]。そのため、目自体のピント（調節）はディスプレイの物理距離（通常約1m〜1.3m前後）で一定に固定されます。
  これにより、光学シースルー型ARに比べてVAC（輻輳・調節矛盾）のストレスが劇的に軽減され、自分の部屋の机（現実）の上に、激しく飛び出す3Dキャラクター（CG）を配置しても、脳が融合（ステレオマージ）しやすくなるという圧倒的な強みを持っています。

🚀 LBE（ロケーションベース）・展示・シアターにおける最新実績

個人向けのHMD利用を超え、「同じ物理空間に多人数が集まり、立体視を共有する」LBE（Location-Based Entertainment）市場は世界中で急速にスケールしています。以下は、ハンドブックに掲載すべき現代の重要な社会実装実績です。 [1, 2]

① Sandbox VR（サンドボックスVR）──【LBE・アミューズメントの巨人】

• 概要・実績:
  世界的なLBE VRの最大手であり、グローバル累計売上高が2億米ドル（約300億円）を突破している、現在最も商業的に成功しているリアル空間3D体験施設です。 [1, 2]
• 立体視技術のポイント:
  体験者はバックパックPCと軽量HMD、全身にモーショントラッカーを装着し、専用のスタジオ（グリーンバック空間）に入ります。最大6人が同じ仮想空間に同時ダイブし、「仲間が目の前に立体（3D）として実在し、同じモンスター（3D）の飛び出しのパララックスをリアルタイムに共有して戦う」という超高精度なマルチプレイ立体視アライメントを実現しています。

② Netflix House（ネットフリックス・ハウス）──【IP産業の物理空間進出】

• 概要・実績:
  動画配信プラットフォームのNetflixが、映像IP（ストリーミング）の世界を現実の物理空間へ拡張するために世界展開を開始した超大型LBE体験施設です。 [1, 2]
• 立体視技術のポイント:
  『ストレンジャー・シングス』などの世界観を再現した空間において、MRヘッドセットを活用。現実の美術セット（壁や扉）と、HMD越しに見える不気味な裏側の世界（3D立体VFX）を寸分の狂いもなくオーバーラップさせ、「歩いて空間を探索できる3D映画」としての映画館の進化系を提示しています。 [1, 2]

③ LBEC（ロケーションベースド・エクスペリエンス・コンソーシアム）──【日本国内の動向】

• 概要・実績:
  日本国内においては、XR技術で都市空間を演出する株式会社STYLYとKDDIが中心となり、エンターテインメント関連企業25社を巻き込んで発足した業界横断の共同運営コンソーシアムです。 [1, 2]
• 立体視技術のポイント:
  商業施設、駅、映画館、観光地（例：八ヶ岳の常設エデュテインメントVR『AnimaLOOK!!』など）の「空間そのものを物語の舞台に変える」LBEコンテンツの流通を目的としています。
  デバイスごとに異なるIPD（瞳孔間距離）調整や、多人数同時接続時のレンダリング負荷（シングルパス・ステレオ）を共通プラットフォーム化（民主化）し、日本国内の商業施設における3D体験のスケールを主導しています [4-2]。 [1, 2, 3]

④ Apple Immersive Video（アップル・イマーシブ・ビデオ）──【次世代シアターの標準】

• 概要・実績:
  Apple Vision Pro向けに配信されている、視野角180度・片目8K解像度を誇る最高峰の3D立体VR動画フォーマットです。
• 立体視技術のポイント:
  Blackmagic Design社が開発した世界初の専用2眼180度カメラ「URSA Cine Immersive」などの機材により、ライブスポーツ（MLBやMLSの試合）や自然科学ドキュメンタリーがNative 3Dで記録されています。
  配信においては、第4章2節で解説した「静的フォービエーション（Static Foveation）」技術が使われています。視聴者が自然に注視する画面中央部のピクセル密度を最大（40 PPD）に維持し、周辺部の解像度を段階的に劣化させてメタデータとして配信。Vision Pro側でリアルタイムに歪み補正を行って再生することで、「映画館の最前列を遥かに凌駕する、目の前に本当に選手や大自然が実在する」VACフリーな究極の立体シアター体験の実績を積み上げています。 [1, 2]

🎨 空間コンピューティング（HMD型）におけるアプローチ比較表

（事例）：国内外のXR・LBE（ロケーションベース・エンターテインメント）の最先端実例

第4章の締めくくりとして、HMD（ヘッドセット）を用いた立体視技術が、商業施設やエンターテインメント空間でどのように社会実装されているか、国内外の革新的な実例を紹介します。

現在、XRを活用したLBEは、「個人で楽しむデバイス」から「特定のリアルな場（Location）に集まり、大人数で熱狂を共有するメディア」へと完全にシフトしています。 [1]

① 韓国のアーティスト事例：映画館シアター×HMDの融合（HYBEの挑戦）

K-POPを筆頭とする韓国のエンターテインメント産業は、HMDを用いた立体視コンサートの分野で世界をリードしています。なかでもBTSやLE SSERAFIMらを擁する「HYBE」グループの動向は、次世代シアターの標準を示す最高の実例です。 [1, 2]

1. LE SSERAFIM VR CONCERT：INVITATION（2026年）

• 概要・実績:
  HYBE JAPANが主催し、世界最高水準のVR制作・流通技術を持つAMAZE（アメイズ）社が制作を担当した、女性アーティスト初となる多国籍同時展開の超大型VRコンサートツアーです。日本国内では「109シネマズプレミアム新宿」や「T・ジョイ梅田」といった映画館が上映拠点（LBE）として活用されました。 [1, 2, 3]
• 立体視技術のポイント（12K超高精細ステレオ撮影）:
  体験者は映画館の座席に設置された高解像度HMDを装着して鑑賞します。このコンテンツは実際のアーティストをVR専用の特殊リグで立体撮影しており、「12K」という超高精細な実写ステレオ映像でレンダリングされています。
  映画館の7.1chサラウンド音響と合わさることで、観客は「ライブの最前列以上の近さ」で、アーティストのダイナミックなパフォーマンスを網羅的なパース（歪みのないOff-Axis空間）で体験できます。さらに、HMDのハンドトラッキング機能を利用し、デジタル空間内のペンライト（ライトスティック）を自分の手で振ったり、メンバーの1人を選んで「二人きりの空間」を楽しめるインタラクティブ要素が、2眼式立体視の没入感を最大限に高めています。 [1, 2, 3, 4]

② 国内の代表事例1：東京ドームシティ「ゴジラAR」（白組×屋外型同時多人数）

日本国内における最新かつ最大規模の屋外型AR立体視の社会実装が、東京ドームシティ アトラクションズに導入された常設型アトラクションです。 [1, 2]

1. ゴジラAR ゴジラ VS 東京ドーム（2025年末オープン）

• 概要・実績:
  東京ドームと東宝の構想のもと、『ゴジラ-1.0』や『シン・ゴジラ』のVFXを手がけた映像制作プロダクション「株式会社白組」（上西琢也氏ら）が参画し、計画を形にした世界初規模の常設・屋外型ARアトラクションです。 [1, 2, 3]
• 立体視技術のポイント（現実スケールと光学シースルーの融合）:
  プレイヤーはHMD式対G作戦遂行支援システム「G-SCOPE」と呼ばれる高性能スマートグラス（ARグラス）を装着し、屋外の東京ドームシティを歩き回ります。
  本物の東京ドームの目の前に、「全長100メートル級の実物大ゴジラ」がARの立体視によって視界いっぱいに大迫力で出現します。白組が制作した超高精細なゴジラの3Dアセットが、スマートグラス越しに見える現実のビルや空と完璧にオーバーラップ。ARの最大の強みである「自分自身のリアルな視点で見上げる圧倒的な巨体感」を再現し、大気を震わす咆哮や熱線のエフェクトとともに、映画の中に自分が迷い込んだかのような臨場感（運動視差）を提供しています。 [1, 2, 3]

③ 国内の代表事例2：STYLYによる空間レイヤープラットフォームの民主化

日本のXRスタートアップである株式会社STYLY（スタイリー）は、特定のスポットに都市スケールの3D立体空間を配信する「空間レイヤープラットフォーム」として、LBEのインフラを牽引しています。 [1]

1. 多彩なLBEプロジェクトとオープンソース化

• 実績:
  STYLYは、東京ドームシティの宇宙体感施設に導入された未来の宇宙旅行を体験するVR『THE MOON CRUISE』や、虎ノ門「TOKYO NODE」での『攻殻機動隊展』におけるスマートグラス体験『電脳VISION』など、数多くの商用LBEをプロデュースしてきました。 [1]
• 立体視技術のポイント（LBE開発モジュールの共通化）:
  2025年末、STYLYはLBE向けコンテンツを制作する上で不可欠な、Unity用のSDK（ソフトウェア開発キット）群をオープンソース（MITライセンス等）で公開しました。
  LBEの現場では、天井高、通信環境、ハードウェアの多様化、そして「多人数を同期させた時のステレオレンダリング負荷」が常に開発の障壁（ボトルネック）となっていました。STYLYが提供する共通ネットワークモジュールや配信基盤を利用することで、開発者は「特定の場所に最適化された、多人数同期型の3D立体視アプリケーション（シングルパス・ステレオ対応）」を劇的に低いコストで開発・実装できるようになり、国内の商業施設における3D体験の流通を急加速させています [4-2]。 [1, 2, 3]

🎨 国内外の最先端LBE・XR立体視比較（ハンドブック掲載用）

💡 ハンドブック執筆のアドバイス（まとめ）

「現代の立体視設計（デプスバジェット）は、もはや動画のピクセル数（Disparity）を調整するだけに留まらない。HYBEのように映画館の音響と12Kの実写VRを同期させる技術、あるいは白組やSTYLYのように『現実の建造物の巨大なスケール感』にデジタルアセットの視差を完璧に調和させる空間設計力こそが、これからのXRクリエイター・開発者に求められる必須要件である。LBEにおける3D立体映像は、現実の空間価値を何倍にも増幅する最大のコアテクノロジーとなっている。」 [1, 2, 3, 4]

第5章　空間コンピューティングと今後の展望
Future of Stereoscopic Vision

従来の3D立体映像は、「あらかじめ決められた2つの視点（L/R）」を固定された四角いスクリーンに投影し、それを観客がメガネやヘッドセットを介して受動的に眺めるものでした。しかし、空間コンピューティング（Spatial Computing）の到来は、その前提を根本から覆しつつあります。

最終章となる本章では、視点が固定された「2眼式立体視」の限界を超え、空間そのものをデジタルデータとして完全再現する次世代の立体映像技術と、本書の総括としての今後の展望を解説します。

5-1：ライトフィールド技術とボリュメトリックビデオ

次世代のイマーシブコンテンツを牽引する2つのコア技術が、「ボリュメトリックビデオ（Volumetric Video / 3D空間キャプチャ）」と、光の進む方向を再現する「ライトフィールド（Light Field）技術」です。

① ボリュメトリックビデオ（Volumetric Video）の衝撃

• 技術の定義:
  被写体を2台のステレオカメラで「撮影」するのではなく、グリーンバックスタジオの周囲に配置された数十台〜数百台のカメラやLiDARセンサーを用いて、被写体の3次元的な形状（メッシュデータや点群/Point Cloud）と表面のテクスチャを「空間ごと3Dデジタルデータとして丸ごとキャプチャ（記録）」する技術です。
• 立体視における革命:
  ボリュメトリックビデオには、従来の3D映像にあった「L/R（左右）」という概念が最初から存在しません。記録されたデータは「完全な3Dオブジェクト」そのものであるため、視聴者は自分の好きな角度、好きな距離（自由視点）から被写体を立体的に眺めることができます。
• 最新の進化（3Dガウシアン・スプラッティング）:
  近年では、AI技術を活用した「3D Gaussian Splatting（3DGS）」などの単眼・多視点画像からの3D空間再構成アルゴリズムが急速に進化しています。これにより、従来のボリュメトリックキャプチャのような大規模な専用スタジオを用いなくても、実写さながらのフォトリアルな立体空間やキャラクターを、低コストかつ高精細にキャプチャ・生成することが可能になり、実用化のハードルが劇的に下がっています。

② ライトフィールド（Light Field）技術：究極の肉眼立体視

• 技術の定義:
  空間を飛び交う無数の「光の線（光線）」の、位置と進む「方向」のすべてを記録・再現する技術です。第4章で解説したLooking Glassなどのディスプレイは、このライトフィールド技術の先駆的な商用製品です。
• VAC（輻輳・調節矛盾）の完全な解決:
  従来の3D映像における最大の技術的弱点は、眼のピント（調節）が画面表面に固定されたまま視線（輻輳）だけが手前に誘導される、脳のバグ（VAC）でした。
  しかし、完璧なライトフィールドディスプレイが実現すると、オブジェクトから発せられるリアルな「光線（波面）」そのものが網膜に届くため、「現実世界と全く同じように、手前の立体オブジェクトを見ると背景が自然にボケる（ピントの調節が映像の奥行きに応じて物理的に変化する）」という、完全にストレスフリー（3D酔いゼロ）の完璧な立体視が成立します。これが、立体視ディスプレイ技術が目指す最終的なゴールです。

5-2：今後のまとめ（次世代クリエイターへのメッセージ）

本書では、人間の眼の生体メカニズムである「調節と輻輳」の基礎理論から出発し、現場を混乱させる2つの視差の定義、実写やCG空間における「1/30ルール」に基づく幾何学設計、ポストプロのVFXや2D-3D変換スタジオの動向、そして最新のLEDやXR（LBE）による社会実装の実例までを網羅的に紐解いてきました。

すべての章を通じて共通する、これからの空間コンピューティング時代に生きる制作者・開発者へのメッセージは以下の通りです。

1. 「2D画像」の思考から「空間（デプス）」の思考へ
   映像制作は、これまでの「四角いフレーム内に絵を構成する（2D）」という2次元のグラフィックスデザインから、「空間全体のデプスバジェット（深度予算）をコントロールする」3次元の空間設計（Spatial Design）へと完全に移行しました。
2. 表現の可能性と「人間の安全（生体工学）」の調和
   どれだけダイナミックで高精細なVFXを創り出せても、人間の眼の限界（瞳孔間距離65mm、視差角2度以内の制限）を無視したコンテンツは、観客に苦痛を与えるだけの「不良品」になってしまいます。幾何学的限界値を数理的に制御し、常に「人間の眼に優しい設計」を施すことこそが、プロフェッショナルとしての絶対条件です。
3. 技術の民主化とオープンなエコシステム
   MV-HEVCのような高効率な立体映像フォーマットの標準化や、STYLYに代表されるLBE開発向けUnity SDKのオープンソース化など、立体視を実装するための障壁は日々低くなっています。初心者クリエイターでも、身近なツールを使ってすぐに空間（立体）に向けた表現への挑戦が始められる時代です。

映画館の暗いスクリーンから、都市を丸ごと彩る巨大な裸眼3D LEDサイネージ、そして個人の視野を無限の空間へと拡張するApple Vision ProやMeta Questなどの空間コンピュータへ。

3D立体映像（Stereoscopic）の技術は、現実とバーチャルの境界線を完全に消去し、人類に新しい「視覚文化」をもたらす強力な武器です。本書が、読者の皆様のイマーシブ・クリエイティビティを現実の空間へと解き放ち、次世代のコンテンツや体験を生み出すための一助となることを心より願っています。

従来の2眼式3Dを超えた、次世代の立体映像技術について触れます。

従来の「L/Rの2画面をメガネで分離して見る3D」から、「空間そのものをデジタル化・再現する立体（イマーシブ）技術」へのシフトが現在の展望の核心です。

1. 空間コンピューティング（Spatial Computing）への完全統合

• 内容: Apple Vision Proなどの空間コンピュータの普及により、3D立体映像は「四角いスクリーンに閉じ込められたコンテンツ」から、「自分の部屋の空間に実在するオブジェクト」へと進化します。
• 技術: 従来のサイド・バイ・サイド（SBS）形式から、Appleが採用する MV-HEVC（Multiview Video Coding） などの、高効率な立体映像フォーマットが業界標準になっていきます。

2. ボリュメトリックビデオ（Volumetric Video）と3Dガウシアン・スプラッティング

• 内容: 2つの視点（固定のL/R）から撮影するのではなく、数十台のカメラやLiDARを用いて、被写体を「3次元の立体3Dデータ」として丸ごとキャプチャする技術です。
• 進化: 視聴者は、映像の中を自分の好きな角度や位置（自由視点）から立体として眺めることができるようになります。近年ではAIを用いた「3D Gaussian Splatting」技術により、実写さながらの超高精細な空間キャプチャがリアルタイムで可能になりつつあります。

3. 裸眼立体ディスプレイとライトフィールド（Light Field）

• 内容: メガネやヘッドセットを「何もつけない状態」で、複数人が同時に異なる角度から立体を見られる技術です。
• 仕組み: 光の進む「方向」まで再現するライトフィールド技術や、視聴者の目の位置をカメラで追跡するアイトラッキング技術を組み合わせることで、ディスプレイの前に立つだけで、現実と見紛う立体感が得られる環境が商業施設やサイネージ、医療現場で実用化されています。

4. 輻輳・調節矛盾（VAC）の技術的解決

• 内容: 従来の3D映像の最大の弱点である「ピントは画面に合うのに、寄り目の位置は手前に来る」という脳のバグ（3D酔いの原因）の克服です。
• 対策: ディスプレイ自体が物理的に焦点距離を変えられる「可変焦点レンズ（Vari-focal）」や、ホログラフィ技術の応用により、「本物の現実と同じように、手前を見ると奥がボケる」完全な立体視が研究開発の最終ゴールとして進んでいます。

ライトフィールド技術（Light Field）とボリュメトリックビデオ

空間コンピューティング（Spatial Computing）における3D映像の役割

3D立体視の歴史は古く、その時には熱狂的なブームやファンが存在しました。しかし、そのブームは短命で終わっていきます。なぜ、3D立体映像ブームには持続性がなかったのでしょうか？

その答えは意外と単純です。3D立体映像は、人による受態の差があり、万人が立体映像を同じように視聴できるわけではありません。そのため、一度でも3D映像に対するネガティブな体験をしてしまうと二度と体験したくないという心理に陥ります。また、3D映像を体験するためには特別な料金、専用のメガネ、視聴環境が求められます。両眼視差は水平の中でしか成立しないので、常に画面、あるいは映像に対して水平な状態を保たなければいけません。

つまりは、3D立体映像体験には視聴環境を維持するために特別なコストがかかり、その体験は人によって個体差が出ること、作品によってその品質にばらつきがあること、必ずしもすべての作品が優良とは限らないという非常に過酷な条件下に置かれているのです。

ですから、3D立体映像の制作者は常に3D映像の優良体験を作り出すという使命が必要になります。

3D立体映像はイマーシブな体験の重要な要素のひとつですが、常に必要なものではありません。そこには映像としての必然性が求められ、ハイレベルなクオリティが求められます。また、視聴環境を成立させるためのコストとそこに掛ける費用対効果の算出があります。それらを総合してコンテンツを製作する必要があるのです。

立体視の陥りやすい罠

3D立体映像の陥りやすい罠として挙げられるものにプロミネンスがあります。プロミネンスとは直訳すれば「強調」、「誇張」と言えると思います。長い間、3D立体映像はこの「強調」の仕方を長い間、誤解してきました。強調するには目の前に「飛び出させればよい」と思ってきたのです。しかし、ジェームス・キャメロンは「アバター」の制作を通じて、その考え方を改めていきます。「強調」ではなく、「自然さ」、「無意識の心地よさ」に変化させていきます。そこにいかに自然に存在させるか、自然に意識させるかということに主眼を置いていきます。

例えば、飛行艇のガラス面に付着した汚れや水滴は通常だとぼかすことしかできませんでした。しかし、3D立体の奥行を表現することでさりげなく「際立たせる」ことに成功しています。それは水中シーンの浮遊するダストなどでも感じることが出来たり、初めて水中シーンで水面と水上の断面を描くことにも成功しているのです。
キャメロンは無意識に感じることのできる自然な感覚はあたかも映画音楽を聴いているようなもので、技術的な手段であると同時に芸術的なアプローチでもあります。

3D立体映像ハンドブック 用語集（Glossary）

【A】

• Accommodation（調節 / ちょうせつ） 【第1章】
  • 眼のピントを合わせる毛様体筋の運動。物体の距離に応じて水晶体の厚みを変える機能。片目（単眼）でも機能する奥行きの手がかり。
• Active Shutter Glasses（アクティブシャッター方式） 【第4章】
  • 左右の映像をフル解像度で交互に超高速出力し、それに同期して液晶レンズを物理的に開閉する3Dメガネ方式（時分割方式）。代表規格にXPANDなど。
• Anamorphic Projection（アナモルフィック・プロジェクション） 【第4章】
  • 特定の視点から見たときにだけ正しい立体感に見えるよう、極端なパースを計算して描く錯視技法。街頭の巨大裸眼3D LEDサイネージ（新宿の猫など）の基本理論。
• Asymmetric Perspective Projection（非対象投影マトリクス） 【第2章】
  • バーチャルカメラリグで歪みのない立体視を実現するため、左右のカメラの視野（錐台）を内側に非対称にシフトさせるCG幾何学の計算手法（Off-Axis Parallel）。

【B】

• Baseline / Interaxial（基線長 / レンズ間隔） 【第2章】
  • 左右の2台のカメラレンズの中心間の物理的な距離。立体感の幅（強弱）を決定する最重要パラメータ。
• Beam Splitter Rig（ハーフミラー式リグ） 【第2章】
  • 45度に配置したハーフミラーを使用し、2台のカメラの視点を光学的に重ね合わせるリグ。物理的な制約を超えてレンズ間隔を0mmまで狭められるため、近接・アップ撮影に必須。

【C】

• Convergence（輻輳 / ふくそう） 【第1章】
  • 物を見る際に、左右の眼球を内側に向ける（寄り目にする）運動。脳はその内直筋の緊張度から距離を測る。両眼視差の根幹。
• Convergence Point（輻輳点 / ふくそうてん） 【第2章】
  • 左右のカメラの光軸（または視線）が交わる仮想的なポイント。この位置にある被写体が「ゼロ視差面（スクリーン面）」上に配置される。
• Crosstalk / Ghosting（クロストーク / ゴースト） 【第4章】
  • ディスプレイの分離性能や首の傾きにより、左目用の映像が右目に（あるいはその逆）透けて見えてしまい、映像が二重にブレる現象。

【D】

• Depth Budget（深度予算 / デプスバジェット） 【第2章・第3章】
  • 人間の眼の許容限界（一般に視差角2度以内、画面幅の約2%〜3%）に基づき、シーンやカット内で「手前から奥までに割り振る最大のピクセルズレ量」をあらかじめ制限・管理する設計思想。
• Disparity（ディスパリティ / デジタル視差） 【第1章・第3章】
  • L/R（左右）のデジタル画像データを重ね合わせたときの、画素（ピクセル）単位における位置のズレ量。VFXの合成や2D-3D変換の基準数値。
• Disparity Map / Depth Map（ディスパリティマップ / 深度マップ） 【第3章】
  • 画面全体の奥行き情報を白（手前）から黒（奥）の256階調のグレースケール画像として可視化した、ポストプロおよびAI処理用のデータ。
• Divergence（開散 / かいさん） 【第1章・第2章】
  • 左右の眼球が外側を向いてしまう状態。左右の正のパララックスが瞳孔間距離（約65mm）を超えると発生し、脳が立体を融合できず激しい痛みを伴う（ステレオ破綻）。

【F】

• Foveated Rendering（フォービエート・レンダリング） 【第4章】
  • HMDにおいて、アイトラッキングで検出した「ユーザーの視線の中心部」だけを高解像度で描き、周辺視野の解像度を落とすことでGPU負荷を大幅に削減する最適化技術。
• Frame Sequential（フレームシーケンシャル方式） 【第4章】
  • 時分割方式の別名。1枚のディスプレイパネルの全画素を使って、L画像とR画像を交互に時系列で出力する表示アルゴリズム。

【G】

• Genlock（ゲンロック / 外部同期信号） 【第2章】
  • 実写の3D撮影において、左右2台のカメラのシャッタータイミングを1フレーム、あるいはシャッターの位相レベルで完全に一致させるために供給する同期システム。

【H】

• HIT（Horizontal Image Translation / 水平画像シフト） 【第2章・第3章】
  • 平行法で撮影されたL/Rの画像を、ポストプロ段階で水平方向にスライドさせることで、ゼロ視差面（スクリーン面）の位置を後から任意に変更・調整するワークフロー。

【I】

• Inpainting（インペインティング / 画素補完） 【第3章】
  • 2D-3D変換において、手前のオブジェクトをシフトした際に露出する「本来背景に隠れて情報がない空白領域（オクルージョン）」を、AIやクローンツールで自然に肉付け・自動生成するVFX技術。
• IPD（Interpupillary Distance / 瞳孔間距離） 【第1章・第4章】
  • 人間の左右の瞳の中心間の物理的な距離（成人の平均は約63mm〜65mm）。HMDのレンズやCGの仮想カメラ間隔を設定する際の絶対的な基準値。

【L】

• LBE（Location-Based Entertainment） 【第4章】
  • テーマパーク、アミューズメント施設、VRシアターなど、特定の物理的な「場所」に大人数が集まって体験を共有するイマーシブ・エンターテインメントの総称。
• Light Field（ライトフィールド / 光線再生技術） 【第5章】
  • 空間を飛び交う光の位置だけでなく「進む方向」まで完全に再現する次世代技術。Looking Glassなどに採用され、メガネなしで運動視差を含めた完全な肉眼立体視を可能にする。

【M】

• MV-HEVC（Multiview Video Coding） 【第4章】
  • Apple Vision Proなどが採用する次世代の立体映像圧縮フォーマット。左目用の2D映像に対し、右目用は「左目からの差分データ」のみを記録するため、データ量を劇的に軽量化できる。

【N】

• Negative Parallax（負のパララックス / 交差視差） 【第1章】
  • 左右の映像が画面上で交差してズレている状態。視線がスクリーンの手前で交わる（強い輻輳）ため、被写体がスクリーンの手前に飛び出しているように知覚される。

【O】

• Occlusion（オクルージョン / 隠蔽領域） 【第3章】
  • 手前のオブジェクトによって奥の背景が隠されている状態、または領域。2D-3D変換やARの合成において立体矛盾を起こさないための最難関処理。
• Off-Axis Parallel（オフアキシス平行法） 【第2章】
  • 3D CG空間でカメラを平行に保ったまま、投影マトリクスを非対称に変形してゼロ視差面を作る手法。台形歪みや垂直視差を一切発生させないCG・ゲームエンジンの世界標準。
• Overscan（オーバースキャン） 【第3章】
  • ポストプロでのHIT（水平画像シフト）による黒い隙間の発生を見越して、撮影・レンダリング時にあらかじめ数％広めの画角（解像度）で素材を書き出しておく手法。

【P】

• Parallax（パララックス / 空間的視差） 【第1章】
  • 異なる2つの視点から見たときの「方向の差」、または上映スクリーン上における左右映像の物理的な距離のズレ（mmやcm）。人間の眼球運動の負荷に直結する。
• Passive Polarized Glasses（偏光方式） 【第4章】
  • 画面の走査線を奇数（L）と偶数（R）に分け、それぞれ異なる性質の光を同時に出力する方式。安価で軽量な偏光メガネを使用するため、RealDを筆頭に一般の映画館で最も普及している（空間分割方式）。
• Positive Parallax（正のパララックス / 非交差視差） 【第1章】
  • 左右の映像が画面上で並行にズレている状態。視線がスクリーンの奥へと向かうため、被写体がスクリーンの奥（奥行き）に広がっているように知覚される。

【S】

• Side-by-Side Rig（平行式リグ） 【第2章】
  • 2台のカメラを水平に横一列に並べるシンプルなリグ。光量の損失がないため遠景やドローン撮影に最適だが、カメラボディの幅に制限されるため、3m以内の近接撮影（アップ）が幾何学的に不可能。
• Spatial Computing（空間コンピューティング） 【はじめに・第5章】
  • コンピューティングを2Dのスクリーン（PCやスマホ）から解放し、3次元の物理空間そのものをデジタルインターフェースとして統合・知覚する次世代の技術パラダイム。
• Stereo Matching（ステレオマッチング） 【第3章】
  • 左右の画像データをコンピュータアルゴリズムで解析し、共通する同一の被写体（特徴点）を自動検出・ペアリングして視差ベクターを生成する技術。

【T】

• Toed-In Setting（交差法 / 内振り配置） 【第2章】
  • 左右のカメラを内側に傾けて特定の被写体で光軸を交差させる撮影方法。四隅に深刻な「台形歪み」と「垂直視差」を発生させ、激しい3D酔いの原因となるため、現代のプロの現場では原則非推奨とされる。

【V】

• VAC / Vergence-Accommodation Conflict（輻輳・調節矛盾） 【第1章】
  • 眼のピントは常に物理スクリーン面（調節）にあるにもかかわらず、視線の交点は映像のズレによって手前や奥（輻輳）へ誘導される、3D立体映像特有の脳のバグ。3D酔いや激しい眼精疲労の主因。
• Vertical Misalignment / Vertical Parallax（垂直ズレ / 垂直視差） 【第2章・第3章】
  • 左右の映像が上下方向にずれてしまっている状態。人間の眼球は構造上、上下のズレに対応できないため、わずか数ピクセルのズレでも猛烈な頭痛や3D酔いを引き起こす。
• Volumetric Video（ボリュメトリックビデオ） 【第5章】
  • 数百台のカメラやLiDARを用いて、被写体を「3Dデジタルデータ（メッシュや点群）」として空間ごと丸ごとキャプチャする技術。自由な視点から立体的に回り込んで観察できる。

【W】

• Window Violation（ウィンドウ・バイオレーション） 【第1章・第3章】
  • スクリーンの手前に飛び出している（負のパララックス）オブジェクトが、画面の左右・上下の「枠（フレーム）」に触れてカットされてしまう現象。「手前にあるはずのものが奥のフレームに隠される」という致命的な立体矛盾を脳が検知し、3D空間が崩壊する。

【Z】

• Zero Parallax / Screen Plane（ゼロ・パララックス / ゼロ視差面） 【第1章・第2章】
  • 左右の映像のズレが「0mm（0ピクセル）」で、完全に重なり合っている領域。視線の交点（輻輳）とピント（調節）が物理スクリーンの表面で完璧に一致するため、生体ストレスが最も少ない安全な領域。

参考文献

3d立体映像表現の基礎−基本原理から制作技術まで 2010/9/2
河合 隆史 (著), 盛川 浩志 (著), 太田 啓路 (著), 阿部 信明 (著)

3D世紀 -驚異! 立体映画の100年と映像新世紀- 2012/11/1
大口 孝之 (著), 谷島 正之 (著), 灰原 光晴 (著), 古賀 太朗 (編集)

3D立体映像がやってくる−テレビ・映画の3D普及はこうなる!− 2010/4/28
石川 憲二 (著)

よくわかるS3D映像制作 -実例から学ぶ立体視の作り方- 単行本 – 2011/4/22
宮島 英豪 (著)

3D映像制作 -スクリプトからスクリーンまで 、立体デジタルシネマの作り方- 単行本 – 2009/12/26 Bernard Mendiburu (著)
